01 · 입문
4차시 체험 캠프
수업 220분 + 휴식 20분. 연결, 작품 1개, 코드 1개, 30초 시연을 목표로 중학교 기술 교과에 바로 적용합니다.
ELIO Technology Education
중·고 기술가정 엘리오 수업
4차시 체험 캠프부터 미래 친환경 전기자동차 만들기까지, 엘리오로 입력·처리·출력과 실제 제작·주행 미션을 한 흐름으로 경험하는 중·고 기술가정 수업입니다.
02 · 심화
미래 친환경 전기자동차 만들기
활동지 4시간 + 제작 13시간 = 17시간. 3인 1모둠이 골판지 EV를 설계·제작하고 주행 미션과 센서 코딩까지 확장합니다.
Part A · 4차시 체험 캠프
중·고 기술가정 엘리오 4차시 체험 캠프
입문 수업은 연결, 만들기, 블록 코딩, 30초 시연까지 220분 수업 흐름으로 바로 들어옵니다.
성공 기준: 4시간 종료 시 「연결 + 작품 1개 + 코드 1개 + 30초 시연」 달성.
1
만나다: 연결·C.A.T.·첫 움직임
2
만들다: 조립·배선·안전
3
코딩하다: 블록·변수·방향
4
도전하다: 미션·발표·성찰
4차시 체험 캠프 사전 준비
강사 D-1 준비와 당일 30분 전 앱 점검을 캠프 운영 기준으로 둡니다.
| 구분 | 품목 |
|---|---|
| 하드웨어 | ELIO 보드, USB 전원(보조배터리 5V), DC 모터+바퀴 2세트, LED+케이블(선택), 박스 파이터 키트 또는 골판지·테이프·빨대 |
| 디지털 | 스마트폰(ELIO 앱 사전 설치), 와이파이(앱 최초 설치용) |
| 교실 | 바닥 매트 또는 테이프 트랙, 마커·스톱워치, 칠판, 연결 순서 카드(벽 부착) |
앱 사전 점검
- ELIO 앱 설치 · 블루투스 ON
- Android: 위치(및 주변 기기) 권한 허용
- 보드 1대 샘플 연결 → DC1 슬라이더 동작 확인
- 문제 시 트러블슈팅 문서 확인
4차시 체험 캠프 4차시 카드
각 차시는 학습목표, 주요 활동, 성공 체크리스트를 하나의 운영 단위로 묶었습니다.
🚗 심화 · 중·고 기술가정 제작 프로젝트 — 4차시 캠프보다 더 깊게 들어가는 「미래 친환경 전기자동차 만들기」(활동지 4시간 + 제작 13시간 = 17시간). 골판지 EV를 직접 설계·제작하고 장애물·이삿짐 주행 미션에 도전하며, 엘리오 센서·코딩까지 실제 제작 사진과 함께 안내합니다. 중·고등학생이 가장 좋아하는 모델입니다.
전기차 만들기 프로젝트 보기 →| 차시 | 시간 | 키워드 | 산출물 |
|---|---|---|---|
| 1. 만나다 | 60분 | 연결·C.A.T.·첫 움직임 | 앱 연결 성공 카드 |
| 2. 만들다 | 55분 | 조립·배선·안전 | 박스 파이터(또는 EV 차체) |
| 3. 코딩하다 | 55분 | 블록·변수·방향 | 자율 주행(또는 LED 패턴) 코드 |
| 4. 도전하다 | 40분 | 미션·발표·성찰 | 30초 시연 + 한 줄 소감 |
만나다
- 학습목표
- 하드웨어와 소프트웨어를 구분하고, ELIO 전원·앱 연결·첫 모터 구동에 성공합니다. C.A.T.(Controller-Actor-Target) 구조를 말로 설명합니다.
- 주요 활동
- 오리엔테이션, 빙고 아이스브레이커, C.A.T. 도입, 전원 ON → LED 깜빡 → 앱 연결 → DC1 슬라이더 시연, 연결 순서 카드 따라하기, DC 앞·뒤·멈춤.
- 체크
-
- 앱에서 보드 연결됨
- DC1 모터가 앞/뒤로 회전함
- C.A.T.를 한 문장으로 말할 수 있음
만들다
- 학습목표
- 도면 순서대로 작품을 조립하고 모터를 배선합니다. 전원 인가 전 극성·단락·케이블 고정을 점검합니다.
- 주요 활동
- 완성 그림 제시, 교사 1대 완조립 시연, 모둠 제작, 배선 검수, 바닥에 내려놓기 전 슬라이더 저속 테스트. 중·고는 A4 설계도를 제출합니다.
- 체크
-
- 차체(또는 박스 파이터) 완성
- DC1·DC2 배선 완료
- 슬라이더로 바퀴가 돌아감
코딩하다
- 학습목표
- 앱 Blockly(또는 조종 화면)로 LED·모터를 프로그램합니다. 순차·반복, 중·고는 조건·변수를 사용합니다.
- 주요 활동
- LED 깜빡임 교사 시연, LED 3번 깜빡이기, 학년별 미션, LED + 모터 통합, 코드 저장/캡처. 중등 미션은
앞으로뒤로함수 만들기입니다. - 체크
-
- LED 3번 깜빡이기 코드 실행
- 중등: 함수, 변수(방향 1~4) 사용
- 코드 스크린샷 저장
도전하다
- 학습목표
- 팀 작품으로 미션을 수행하고 결과를 발표합니다. 잘된 점·고칠 점을 한 줄로 성찰합니다.
- 주요 활동
- 미션 규칙 설명과 트랙 설치, 미션 수행, 팀당 30초 시연, 한 줄 소감, 사진, 전원 OFF. 중등 추천 미션은 장애물 1개와 코딩 주행입니다.
- 체크
-
- 작품 이름 한 마디
- 어떤 코드/아이디어를 썼는지 설명
- 실패해도 왜 실패했는지 한 줄 발표
4차시 체험 캠프 학년별 차별화
같은 4시간을 운영하되, 중학교 기술 교과에서는 설계도·변수·if·시간 기록·코드 증거를 강조합니다.
| 영역 | 초등(4~6) | 중등(1~3) | 고등 |
|---|---|---|---|
| 언어 | 명령·신호·움직임 | 입력·처리·출력 | 제어·알고리즘·피드백 |
| 만들기 | 박스파이터 교사시연 후 조립 | 골판지 EV 팀 설계도 필수 | 자유형태+센서 |
| 코딩 | 앱슬라이더+LED깜빡 | Blockly 변수·if + 전진함수 | 엔트리/파이썬 미션분기 |
| 미션 | 직선레이스·장애물1 | 코스 3구간·시간 기록 | 라인/초음파·최적경로 토론 |
| 평가 | "움직였다"+협력 | 설계도+코드 스크린샷 | 실패원인 분석 1문장 |
4차시 체험 캠프 미션과 종료 산출물
캠프 마지막에는 결과물을 기관 인증·부모 공유용으로 남길 수 있습니다.
미션 메뉴
| 미션 | 규칙 | 추천 학년 |
|---|---|---|
| 직선 스피드 | 3m 직선, 최단 시간 | 전 학년 |
| 왕복 챌린지 | 출발~회전~복귀 | 초등 고학년+ |
| 장애물 1개 | 콘 통과 후 결승 | 중등 |
| 코딩 주행 | Part 3 코드로만 주행, 손 조종 금지 | 중·고 |
캠프 종료 산출물
| 산출물 | 형식 |
|---|---|
| 연결 성공 카드 | Part 1 체크 |
| 작품 사진 | Part 2 완성 |
| 코드 스크린샷 | Part 3 |
| 30초 시연 영상 | Part 4 (선택) |
| 한 줄 소감 스티커 | Part 4 |
콘텐츠 출처: site/elio-docx-sites/archive/full-source-preservation/files/엘리오최종문서/02_4시간_캠프_마스터_커리큘럼.md
Part B · 17시간 제작 프로젝트
입문 캠프 다음은 실제 제작·주행 프로젝트입니다.
아래 파트에서는 미래 친환경 전기자동차 만들기 수업의 개요, 준비물, 제작 사진, 동영상, 미션, 평가와 확장 코딩을 이어서 확인합니다.
Part B · 미래 친환경 전기자동차 만들기
심화 · 17시간 제작 프로젝트
이 앵커는 전기자동차 프로젝트로 바로 도착하는 시작점입니다. 3인 1모둠이 IDEA 노트로 친환경 전기자동차를 설계하고, 엘리오와 DC 모터를 연결해 실제로 움직이는 자동차를 제작합니다.
프로젝트 개요
2019학년도 3학년 1학기 수행평가 자료를 바탕으로, 수업 목표와 평가 구조를 학생과 교사가 바로 확인할 수 있게 정리했습니다.
수행평가 주제
앞으로 우리가 이용하게 될 미래 친환경 전기자동차를 디자인하고, 주어진 재료로 직접 제작한 뒤 주행 미션을 수행합니다.
수원원일중학교
2019학년도
3학년 1학기
기술가정
운영 기준
| 모둠 | 3인 1모둠, 1작품 제작 |
|---|---|
| 배점 | 25점 = 개인별 활동지 10점 + 모둠 활동 15점 |
| 제작 기준 | 팀 회의를 거쳐 앞바퀴 또는 뒷바퀴 1세트를 창의적으로 제작합니다. |
| 꾸미기 | 마카, 색종이 등 개인 꾸미기 재료 사용이 가능합니다. |
MATERIALS
준비물과 안전 규칙
핵심 규칙엘리오·DC 모터는 벨크로로 탈부착
교사 준비 재료
- 엘리오
- DC 모터 2개(바퀴 + 모터)
- A3 크기 골판지 3장
- 컬러 마카, 30cm 자, 칼, 가위, 글루건
- 빨대, 벨크로
학생 준비물
- 스마트폰: 팀별 1대만 허용
- 뒷바퀴 제작 재료
- 마카, 색종이 등 개인 꾸미기 재료

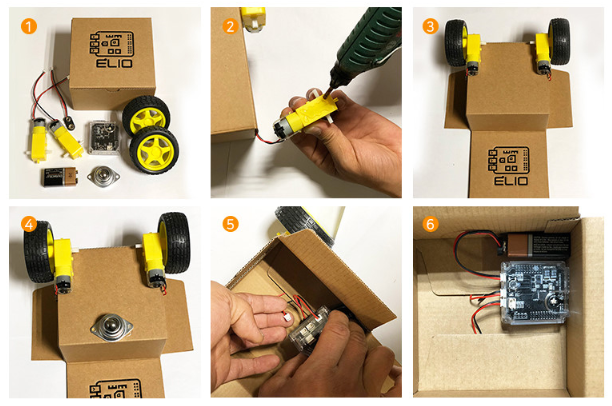

엘리오와 DC 모터는 글루건으로 붙이지 않습니다. 부품 보호와 재사용을 위해 벨크로로 탈부착되게 고정합니다.

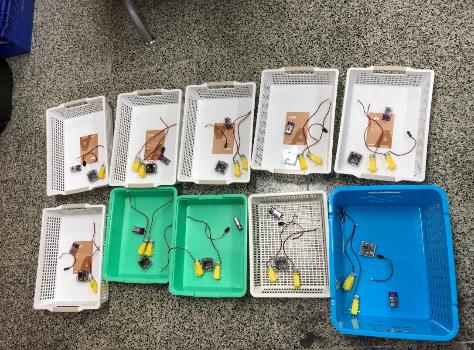

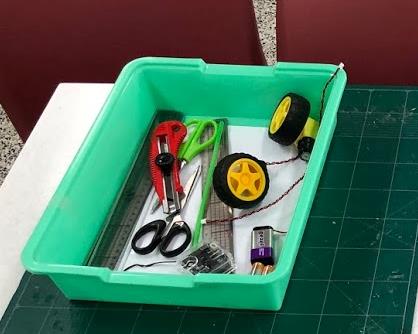

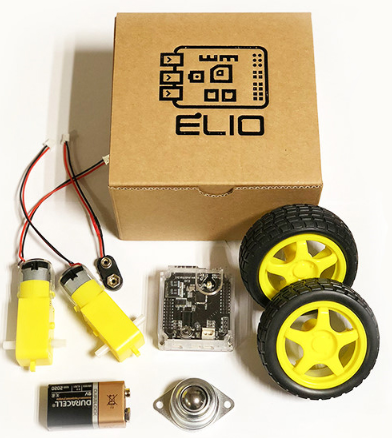

수업 준비물
엘리오, DC 모터, 골판지, 도구, 벨크로를 한 번에 확인합니다.
벨크로 고정
부품 손상을 줄이고 다음 수업에서도 활용할 수 있도록 탈부착 구조로 제작합니다.
실습실 약속
칼·가위 안전수칙을 지키고, 책상 칼질·글루건 장난·낙서·작품 파손은 감점과 성찰지, 배상 대상이 됩니다. 실습 종료 5분 전에는 팀별로 도구를 정리합니다.
IDEA NOTE
아이디어 노트와 활동지
활동지 4시간문제 분석부터 소감까지 기록
개인 활동지 흐름
- 현재 많이 사용되는 디젤·가솔린 자동차의 문제점과 개선할 점을 3가지 이상 찾습니다.
- 문제점을 어떻게 개선하고 싶은지 구체적으로 작성합니다.
- 자동차 이름과 엔진·에너지 유형을 정합니다.

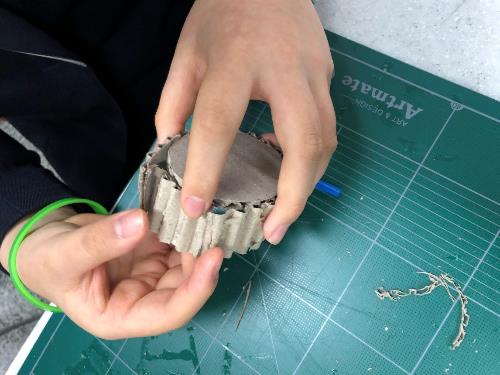

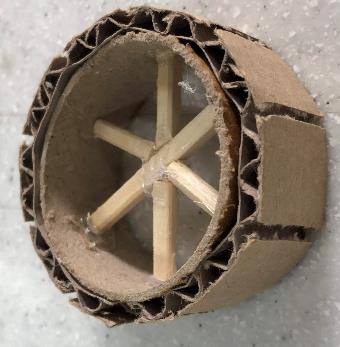

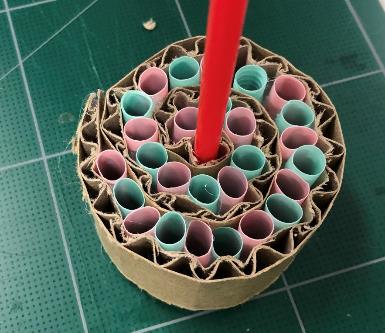

- 새로운 바퀴 제작 방법을 재료와 도구 중심으로 설명합니다.
- 자율주행 자동차가 일반화될 때 생길 수 있는 사회적 문제를 생각합니다.
설계와 성찰
- 프리핸드 스케치: 자동차 옆모습을 비스듬히 그리고, 등각투상도 또는 사투상도로 표현할 수 있습니다.
- 부품도: 420mm × 320mm 재료 칸 안에 부품별 모양과 치수를 계산해 배치합니다.
- 비교 학습: 하이브리드 자동차, 전기자동차, 수소자동차의 차이를 정리합니다.
- 소감: 표현하고 싶었던 부분, 아쉬웠던 부분, 좋았던 부분과 팀에서 맡은 역할을 작성합니다.

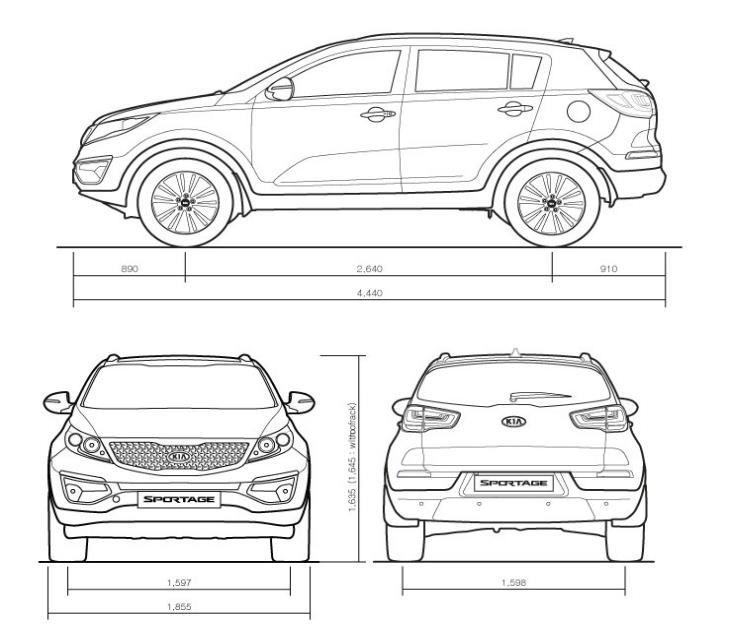

구상도
자동차 도면, 자동차 모형, 자동차 도안, 자동차 스케치, 페이퍼 카 등을 참고해 팀의 방향을 잡습니다.

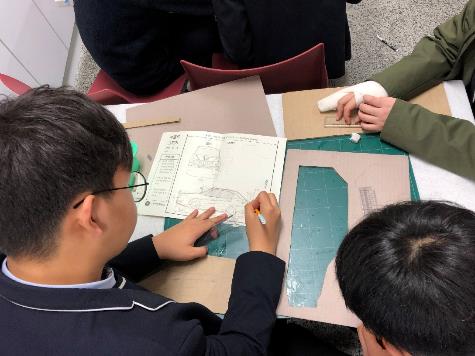

부품도
부품도는 자를 이용해 반듯하게 작성하고, 연필과 지우개로 치수를 조정합니다.
동료 평가
팀에서 제작한 수송장치의 특징, 제작 중 어려웠던 점, 개선 과정, 더 나은 미션 결과를 위한 보완점을 함께 기록합니다.

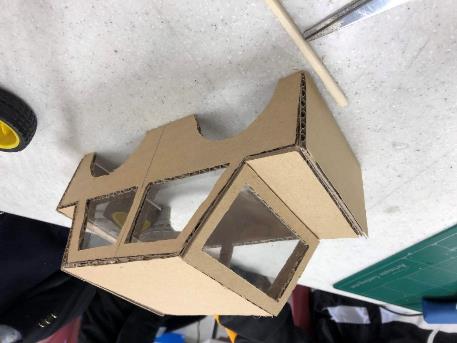

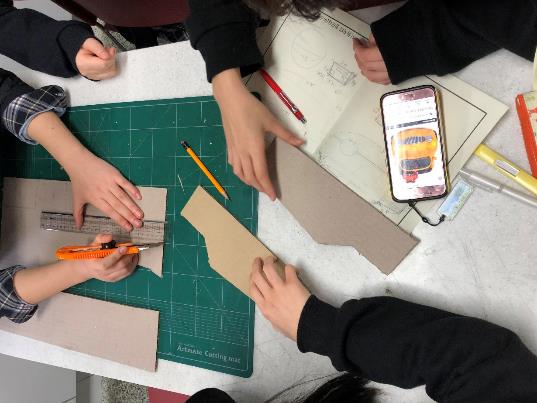

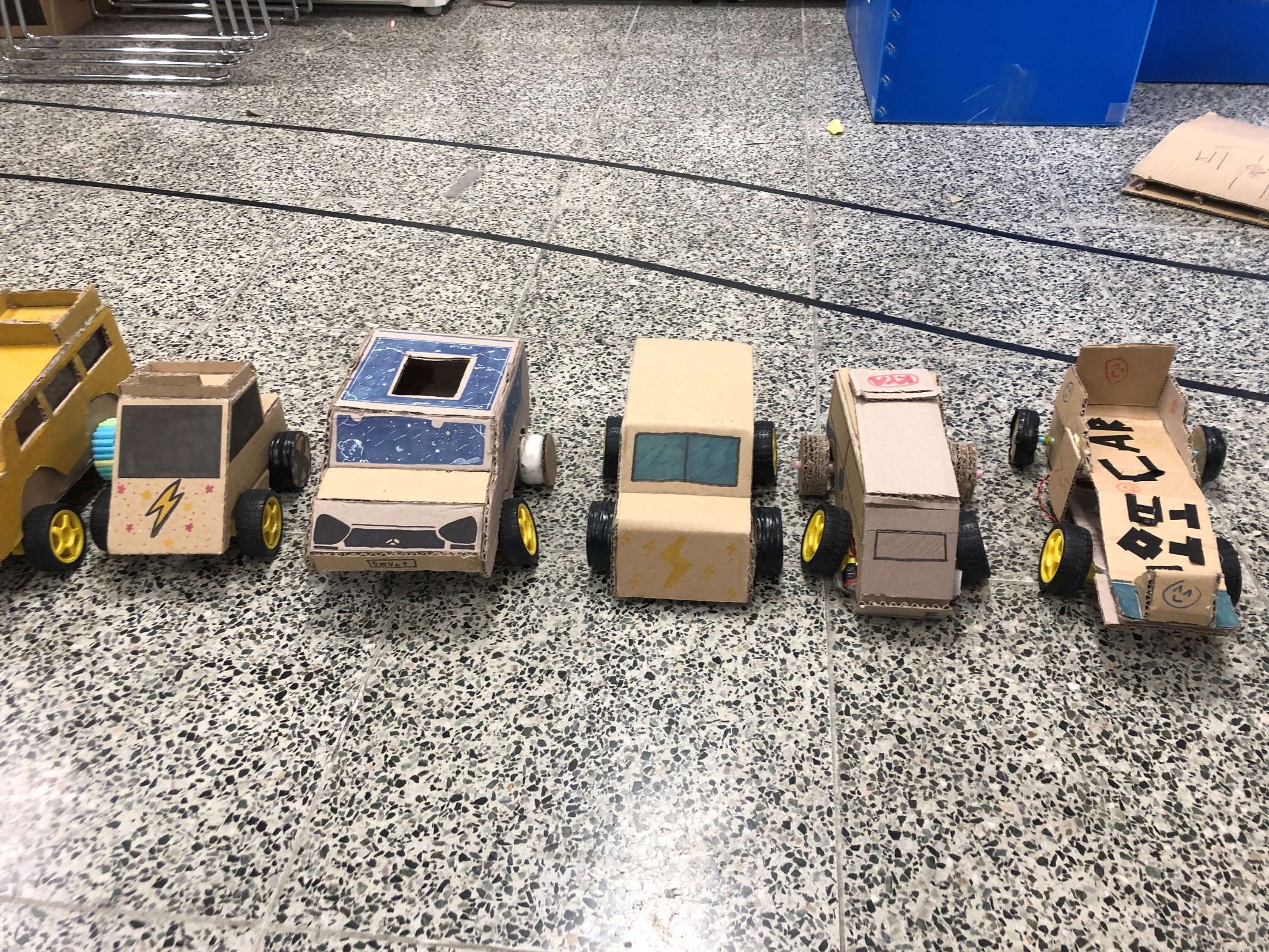

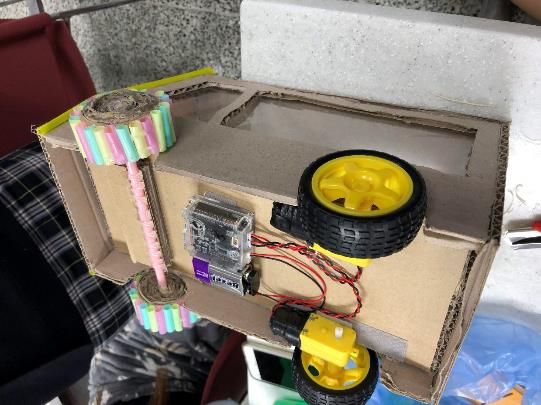

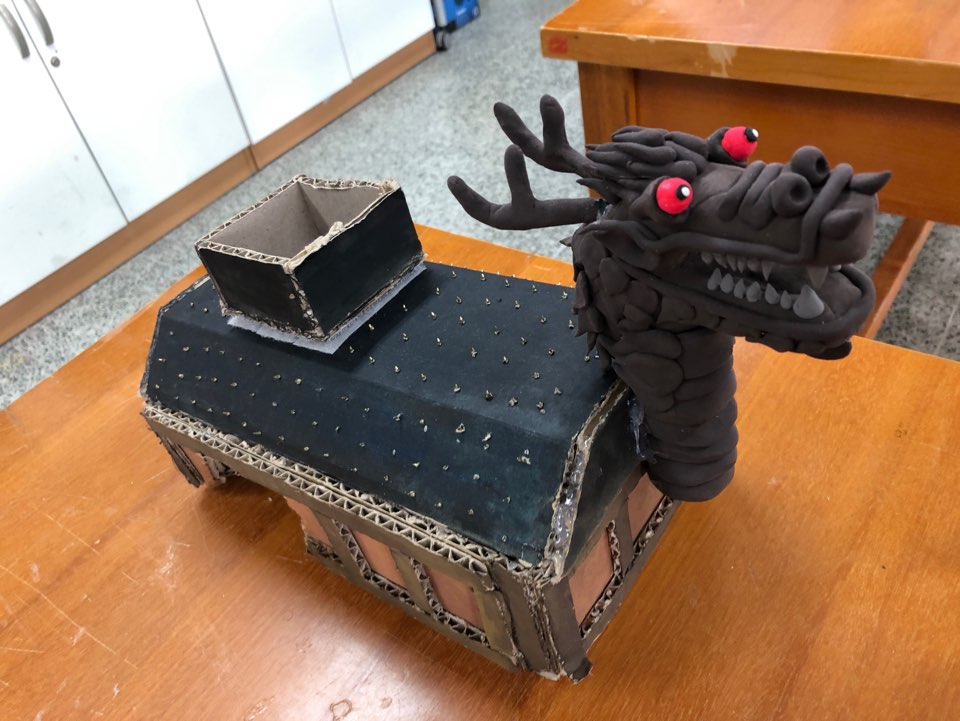

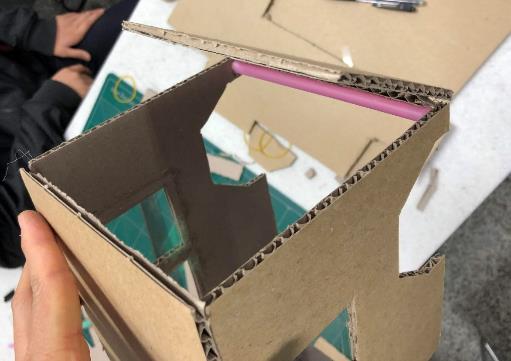

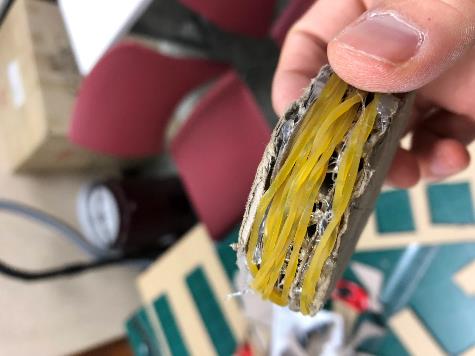

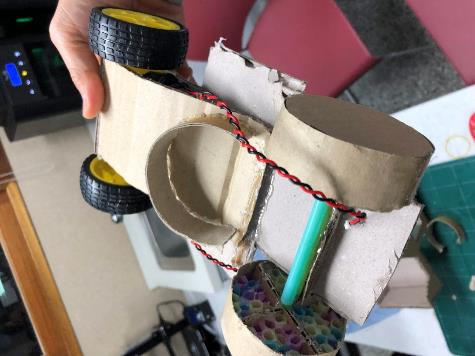

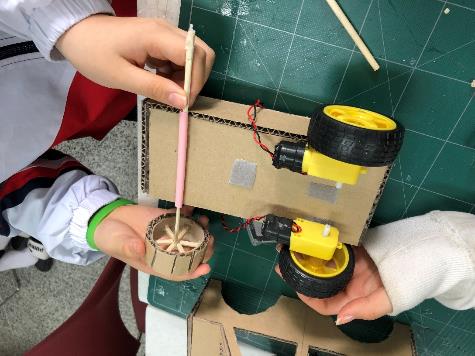

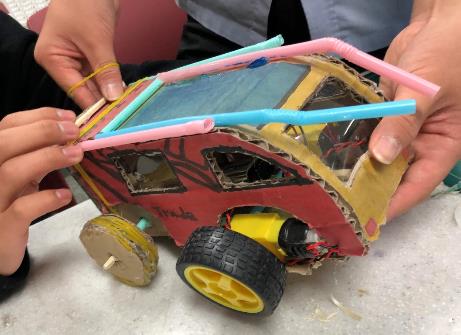

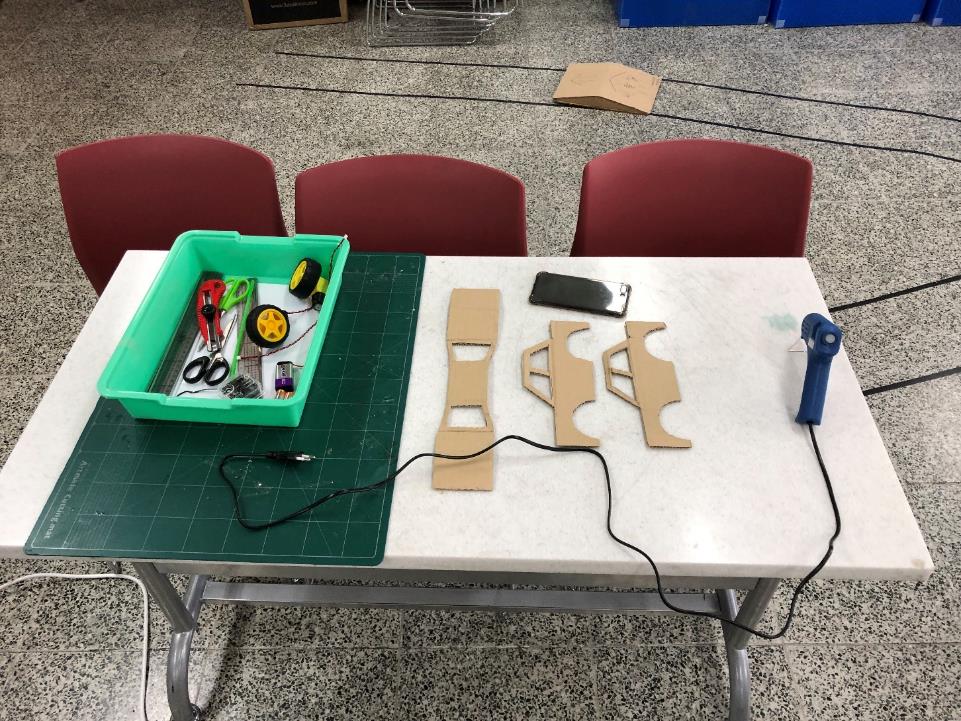

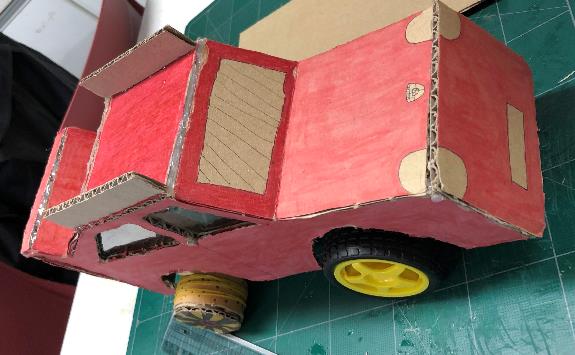

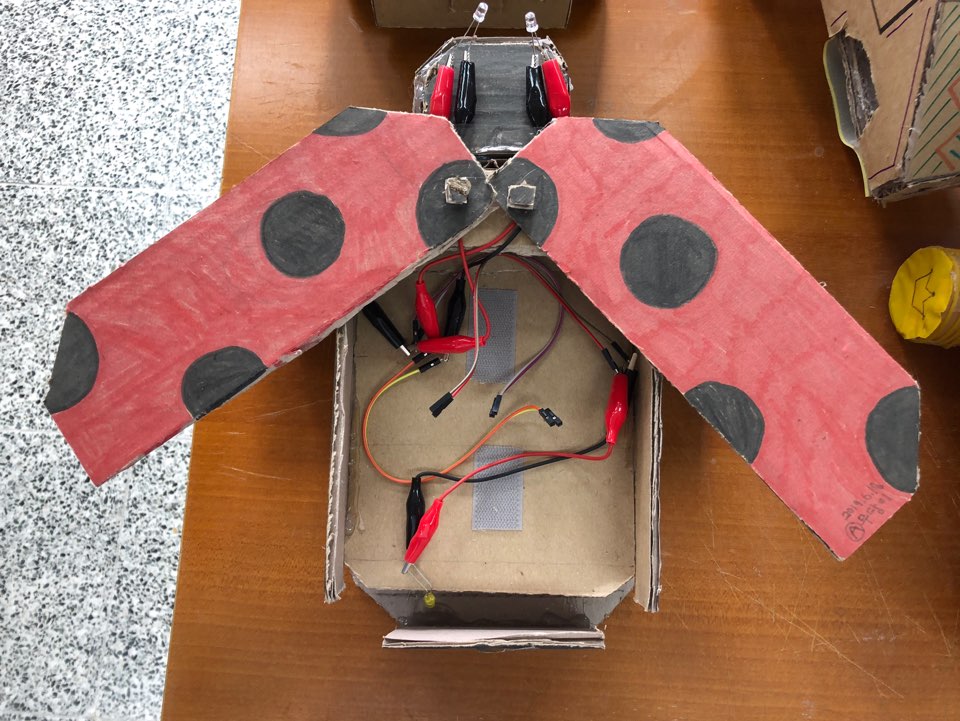

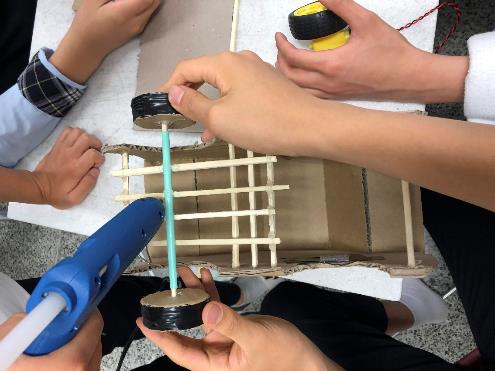

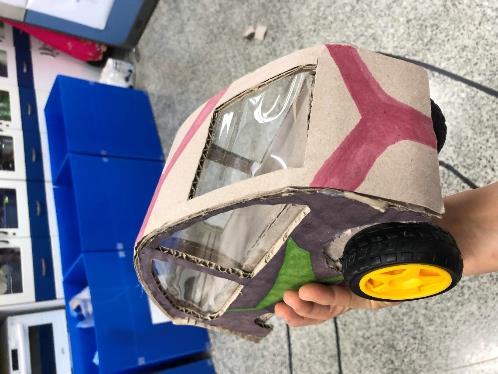

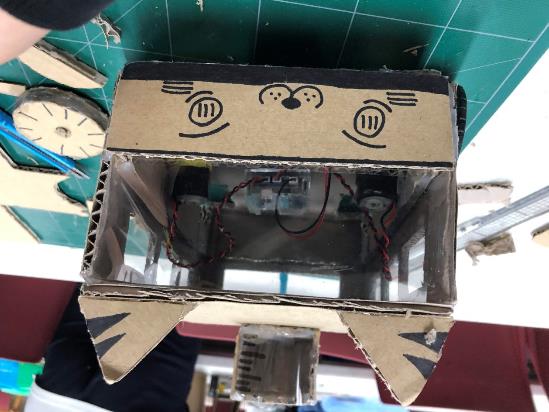

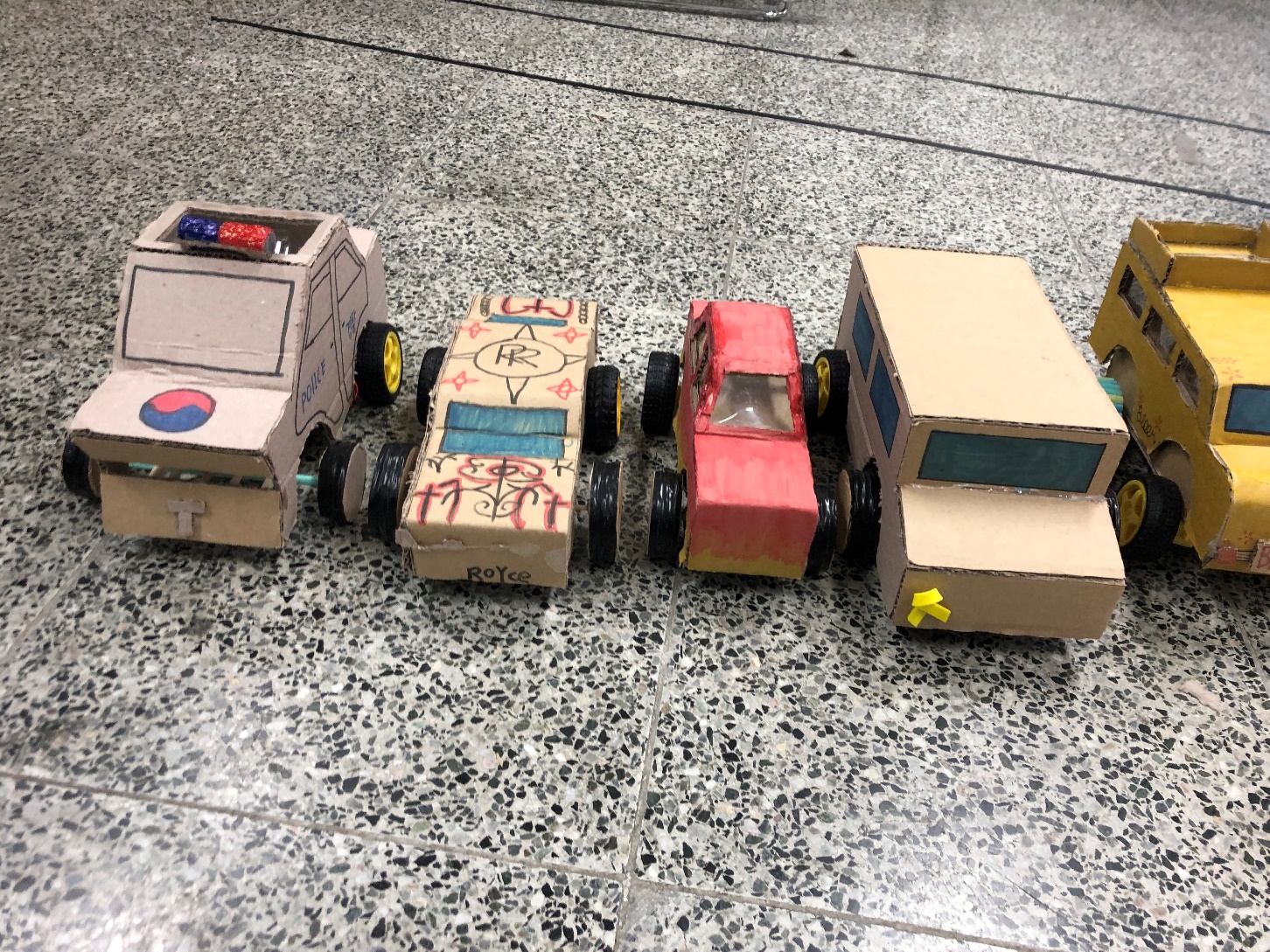

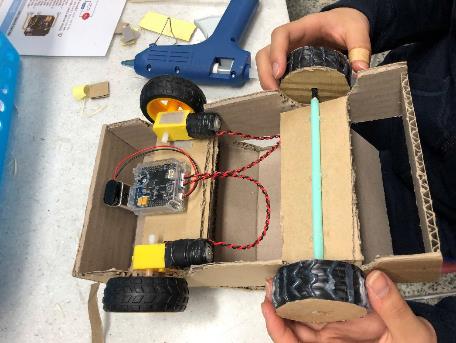

제작 과정 갤러리
설계안을 바탕으로 차체를 자르고, 엘리오와 모터를 배치하고, 주행을 반복 테스트하며 완성도를 높입니다.
단계 흐름
- 골판지를 자르기 전 작품 크기와 부품 배치를 확인합니다.

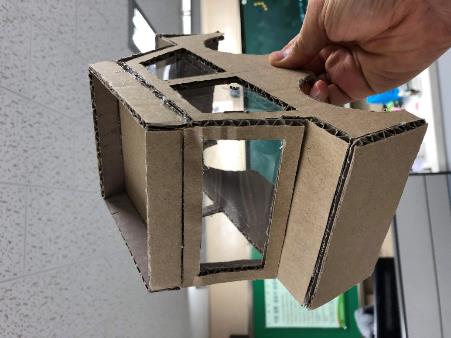

- 차체와 바퀴 구조를 제작하고, 부족한 강성을 보강합니다.

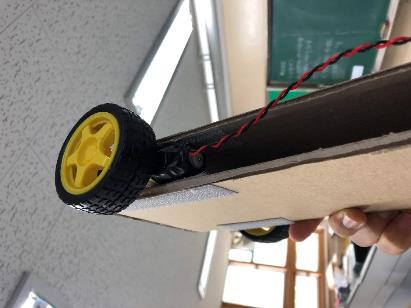

- 엘리오와 DC 모터 2개를 벨크로로 배치합니다.
- 스마트폰으로 구동을 확인하고 케이블이 바퀴에 닿지 않게 정리합니다.
- 주행 미션을 반복하며 차체 구조와 바퀴를 개선합니다.
제작 시간
| 활동지 | 4시간 |
|---|---|
| 제작 | 13시간 |
| 총 운영 | 17시간(연계자유학기) |

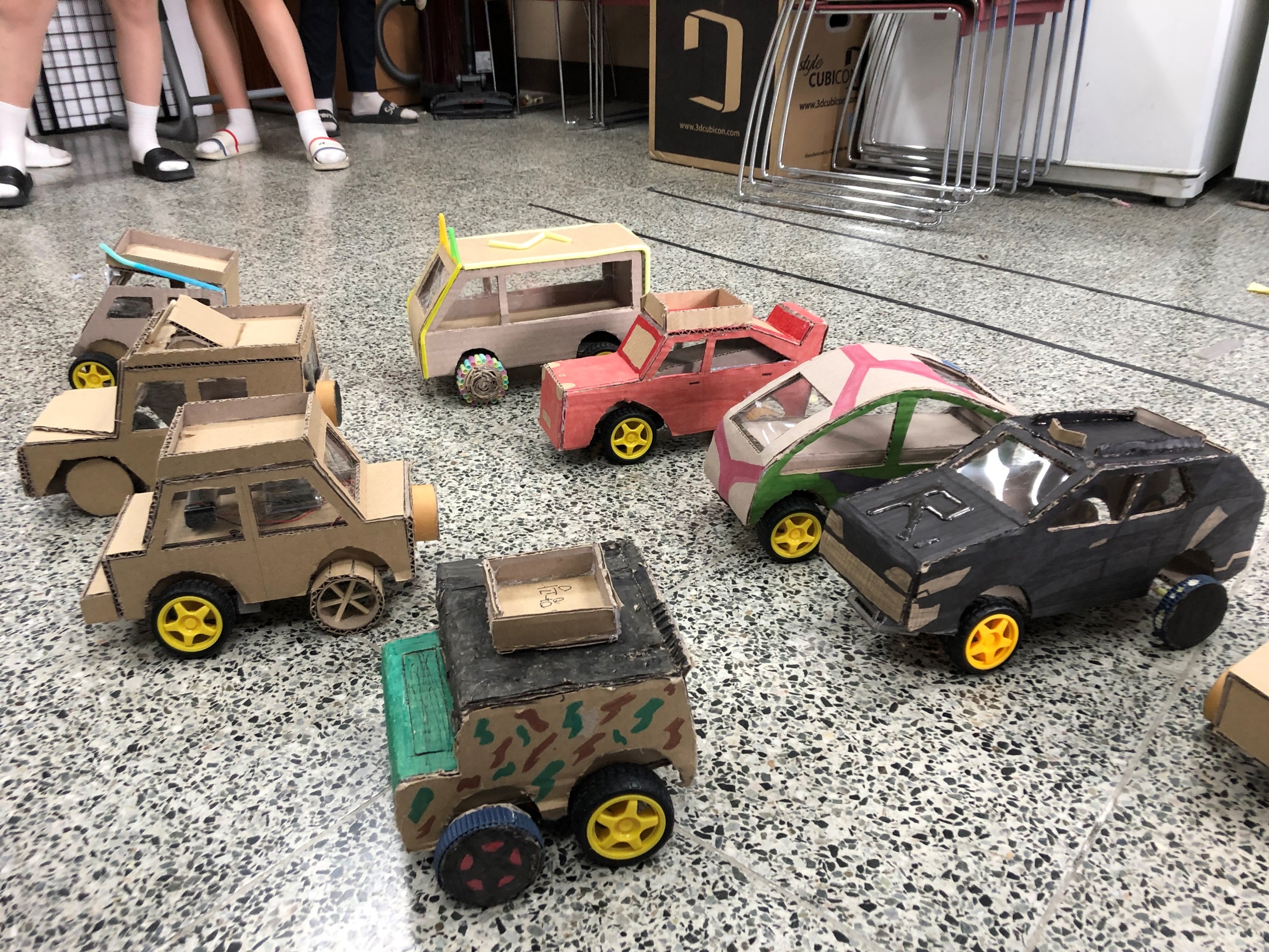

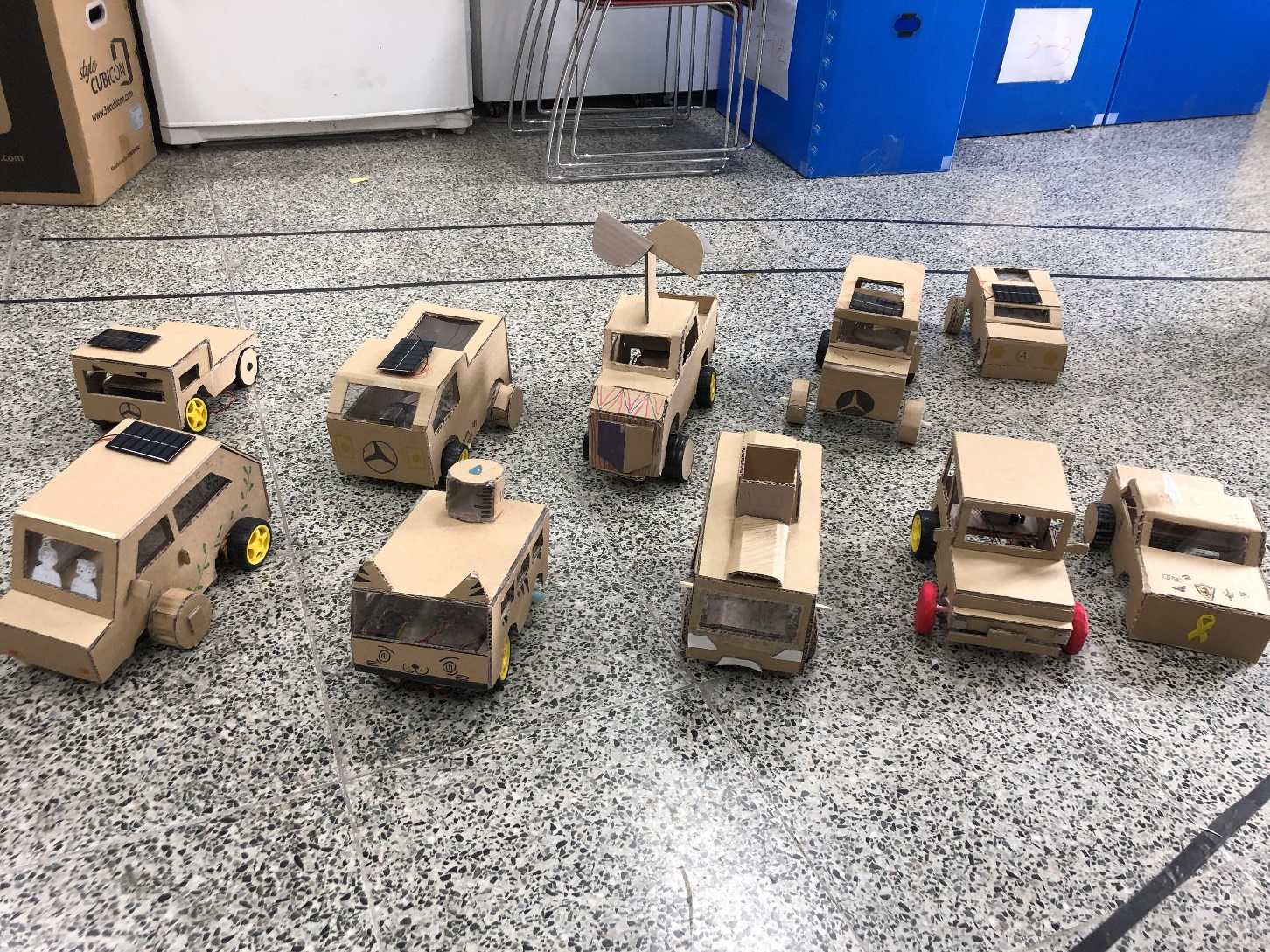

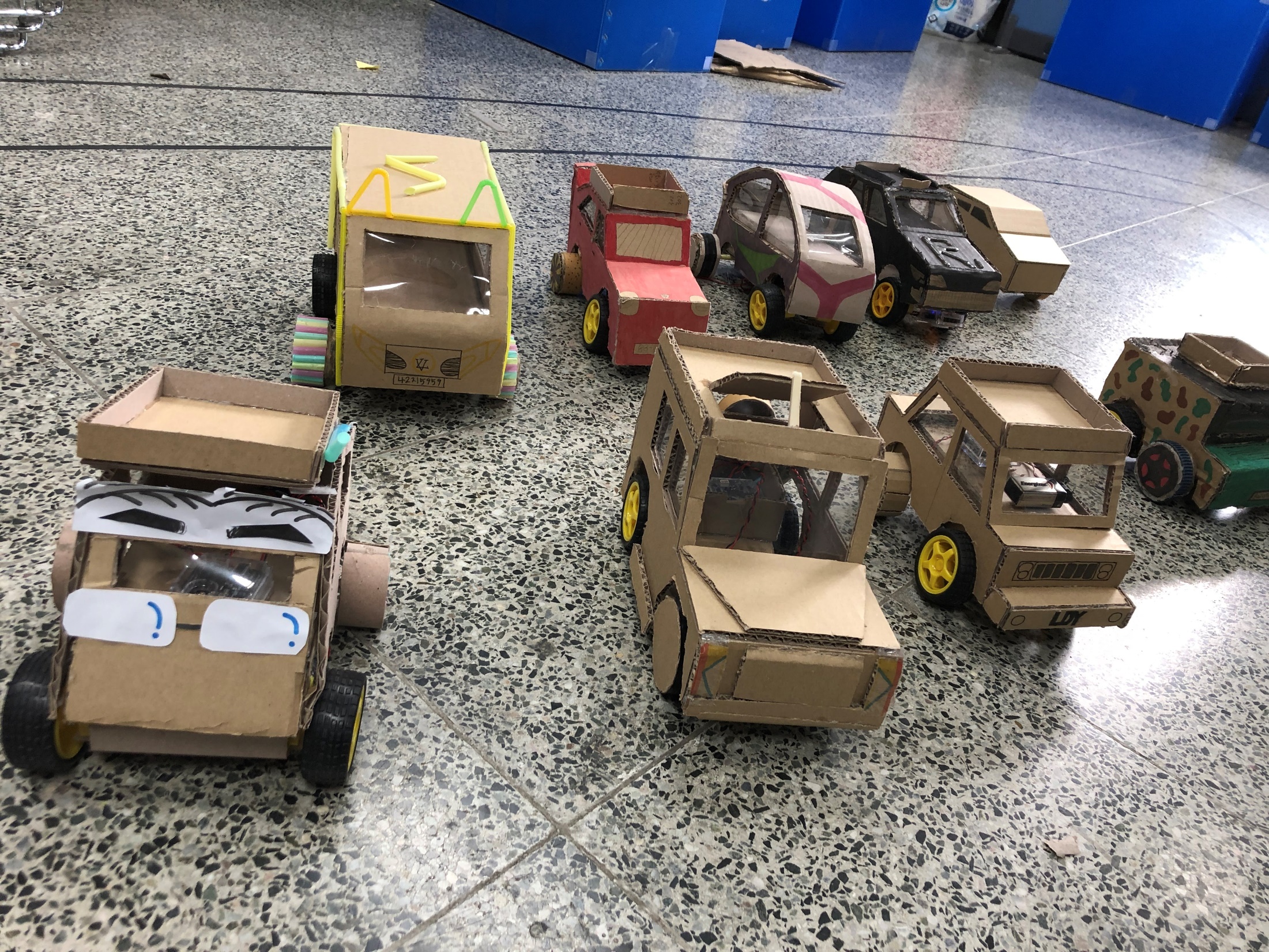

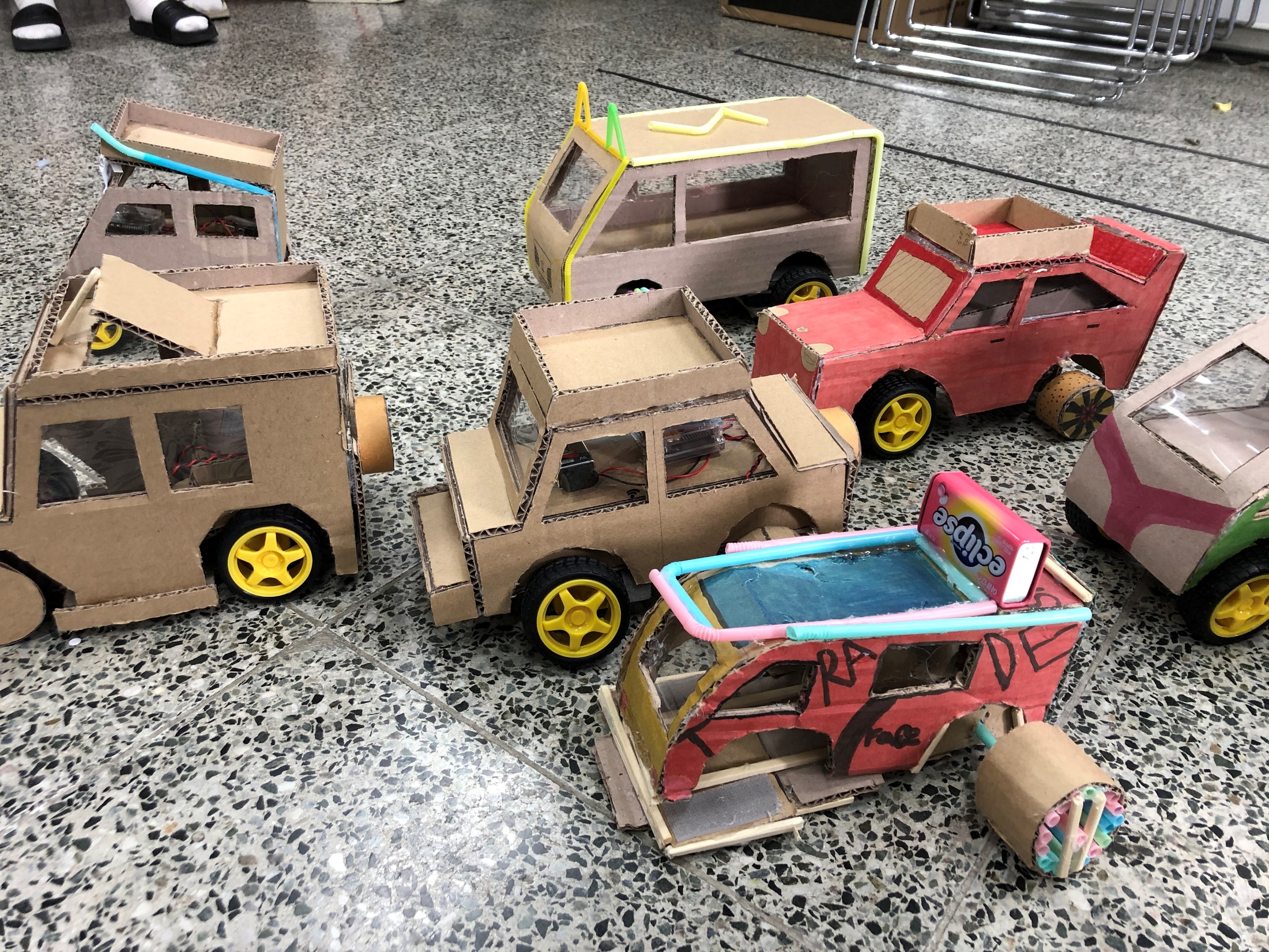

DRIVING MISSIONS
주행 미션과 확장 아이디어
3분 제한주행 안정성과 문제 해결력 평가
Mission 1 — 폭 30cm 도로 주행
- 장소: 기술실 뒤와 복도
- 폭 30cm 도로에서 장애물 1을 피하며 이동합니다.
- 장애물이 넘어지면 라인오버 1회입니다.
- 오르막길에서 옆으로 떨어지면 라인오버 1회로 처리하고, 장애물 앞으로 이동해 재도전합니다.
Mission 2 — 이삿짐 박스 운송
- 장소: 가사실 뒤편
- 3분 내에 이삿짐 박스를 운송합니다.
- 박스는 자동차에 부착하거나 자동차 안에 넣을 수 없습니다.
- 이동 중 박스가 떨어지면 라인오버 1회입니다.
- 미션 해결을 위해 자동차 구조를 개조할 수 있습니다.
다양한 미션 아이디어
- 자동차 축구: 탁구공이나 골프공을 드리블해 정해진 시간 안에 골대에 넣기
- 서보모터 조향: 서보모터를 활용해 자동차 조향장치 구현하기
- 가장 빠른 자동차 만들기, 가장 멋진 자동차 만들기
- 자동차 씨름: 상대 자동차를 원 밖으로 밀어내는 게임
- 여러 개의 서보모터를 활용한 로봇팔 만들기
- 인공지능 자동차: 초음파 센서로 장애물을 피해 이동하기
- 라인트레이서: 적외선 센서로 바닥의 검은색 줄을 따라 이동하기
- 밀당 자동차: 초음파 센서로 일정한 거리를 유지하는 자동차 만들기
- 미로 탈출하기, 인공지능 미션 등 스토리형 미션 구성하기
평가 기준
개별 활동지는 사고 과정과 설계 태도를, 모둠 활동은 실제 구동·개선·발표·미션 수행을 중심으로 평가합니다.
개별 평가 기준 10점
- 기존 자동차의 특징을 잘 분석하고, 이에 대한 대안을 제시하였는가?
- 미래자동차의 설계 및 디자인을 열심히 하였는가?
- 타이어 제작 방법 및 재료 선정은 적절한가?
- 제작 과정 및 발표 과정에 적극적이고 성실하게 참여하였는가?
- 자율주행 자동차 상용화에 따른 영향을 논리적으로 예상하였는가?
모둠 활동 평가 기준 15점
- 자동차의 동력 전달이 양호하고 구동 상태가 좋은가?
- 작품 디자인 및 바퀴 제작이 잘 표현되었는가?
- 실습 과정에서 발생한 문제점을 발견하고, 이를 개선한 방법이 적절한가?
- 작품 발표회에서 자동차의 특징 및 노력 등을 잘 발표하였는가?
- 제시된 미션을 정해진 시간 안에 통과하였는가?
ELIO EXTENSIONS
엘리오와 확장 부품
확장 제작센서·모터·구동 구조 확장

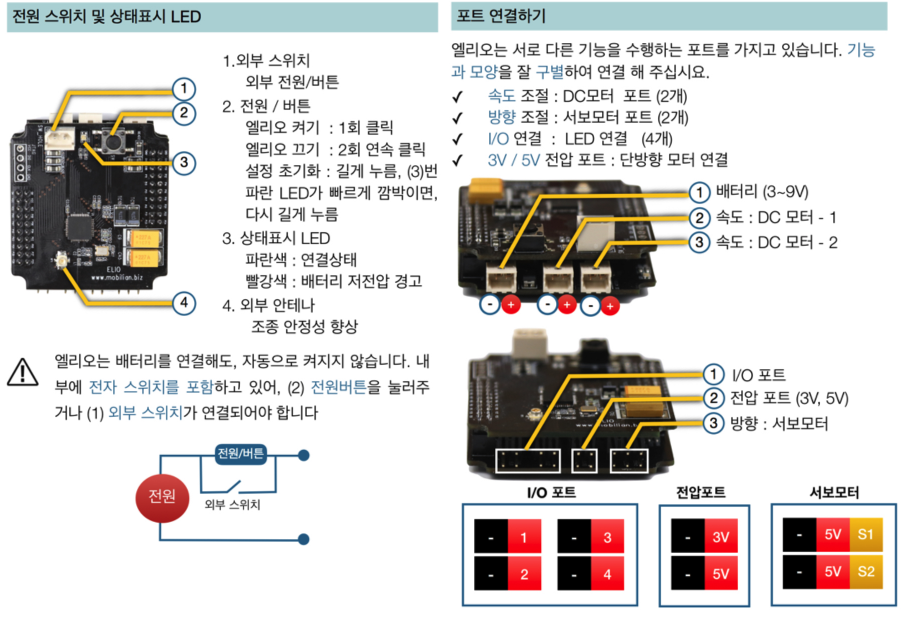

엘리오 기본 사용
엘리오 보드를 중심으로 스마트폰 제어, 동글 연결, 센서 입력, 모터 출력으로 수송장치 제작 범위를 넓힐 수 있습니다.
확장 부품
USB 동글
볼캐스터

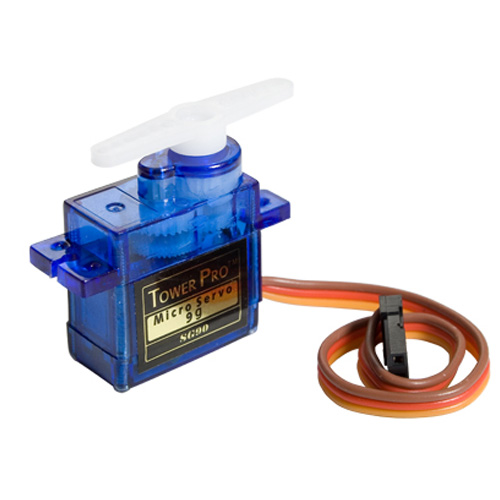

서보모터

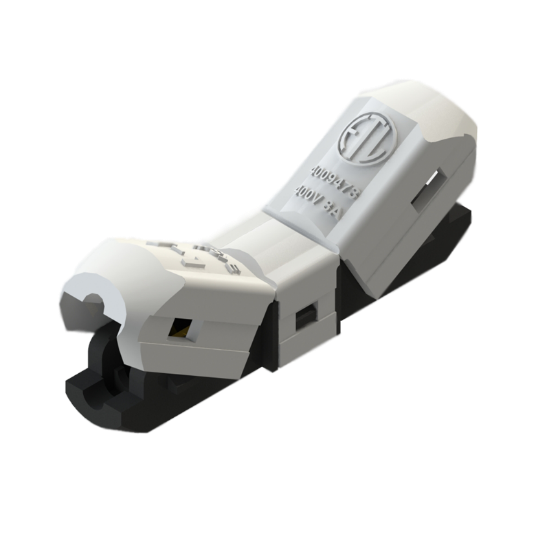

무탈피 커넥터

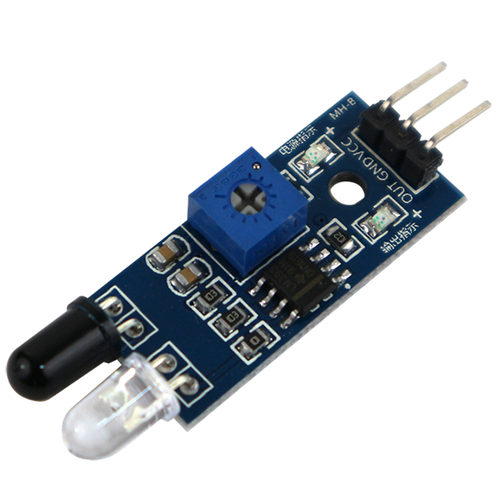

적외선 센서
초음파 센서

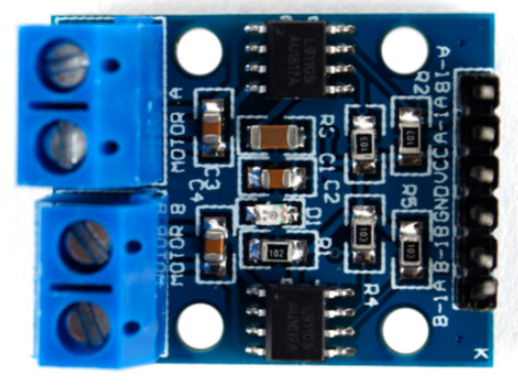

듀얼 모터 드라이버
720 모터

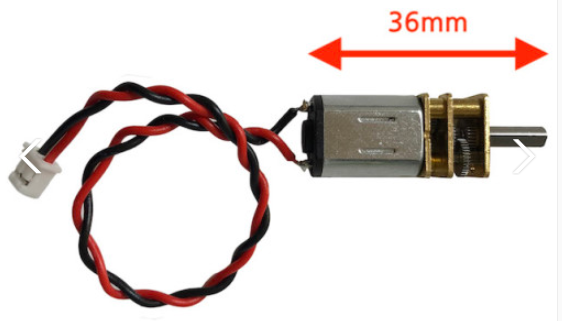

N20 기어드 모터

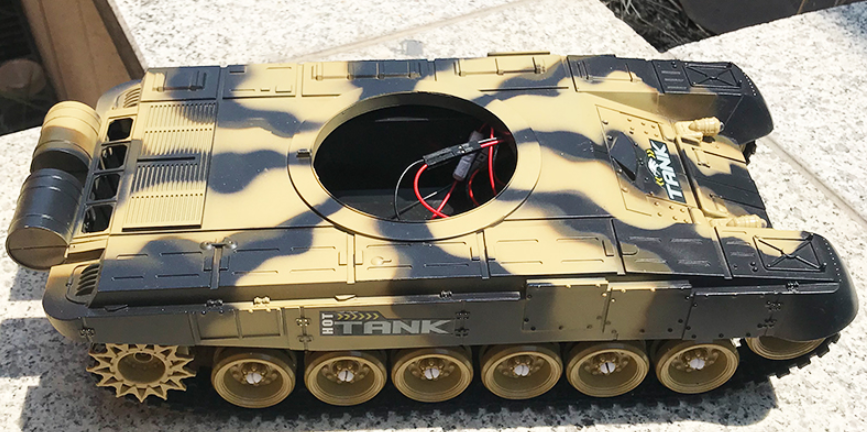

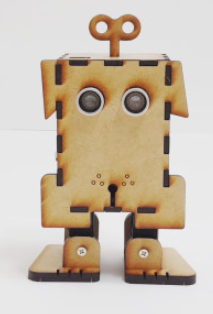

탱크 모형, 목공 자동차, 댄싱봇처럼 같은 엘리오 기반으로 서로 다른 제작 프로젝트를 이어갈 수 있습니다.
센서 연결과 코딩
자동차 제작을 마친 뒤에는 초음파 센서, 라인센서, 스크래치 연결로 스마트폰 제어를 넘어 코딩형 미션으로 확장할 수 있습니다.

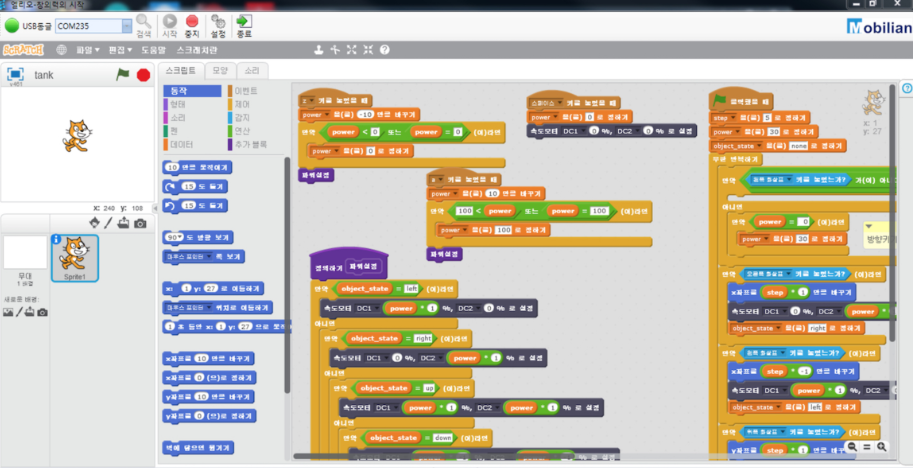

동글과 스크래치
PC 코딩 환경에서는 동글을 활용해 엘리오와 스크래치를 연결하고, 센서 입력과 모터 출력을 프로그램으로 제어합니다.
확장 수업 포인트
- 초음파 센서: 장애물 회피 자동차, 밀당 자동차
- 라인센서: 라인트레이서, 미로 탈출
- 스크래치 연결: 조건문과 반복문을 활용한 자율 주행 스토리
- 미션 창작: 센서 데이터와 주행 결과를 연결한 팀별 문제 해결

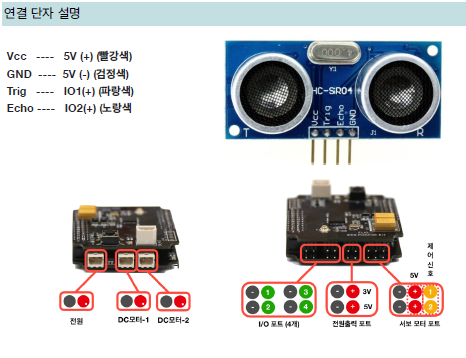

초음파 센서 1
장애물까지의 거리를 입력값으로 받아 이동 조건을 설계합니다.

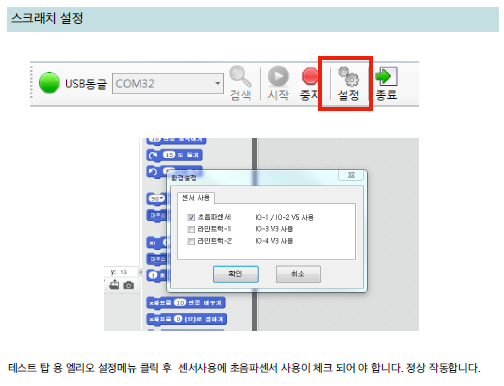

초음파 센서 2
앞쪽 장애물 회피와 일정 거리 유지 미션으로 확장합니다.
라인센서 1
검은색 선을 인식해 라인트레이서 주행을 설계합니다.

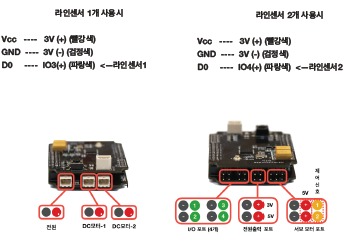

라인센서 2
좌우 센서값을 비교해 방향 전환 조건을 만듭니다.

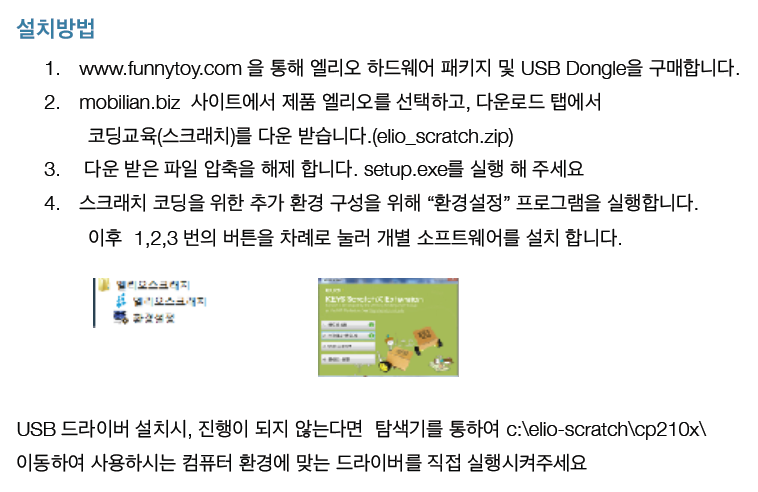

스크래치 연결 1
블록 코딩으로 엘리오 출력 장치를 제어합니다.

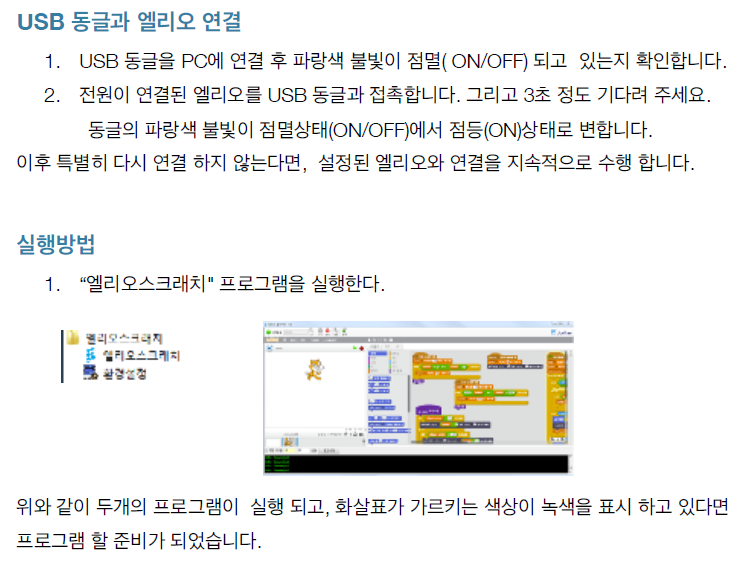

스크래치 연결 2
조건문, 반복문, 센서값을 조합해 미션 코드를 완성합니다.
응용 사례
엘리오 프로젝트는 자동차뿐 아니라 다양한 메이킹·코딩 활동으로 확장됩니다. 동영상과 사진으로 수업 뒤 확장 방향을 제시합니다.

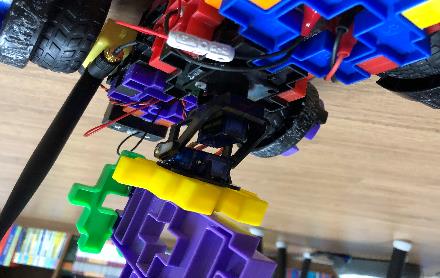

응용 사진 1
수업 후 확장 가능한 제작 사례입니다.

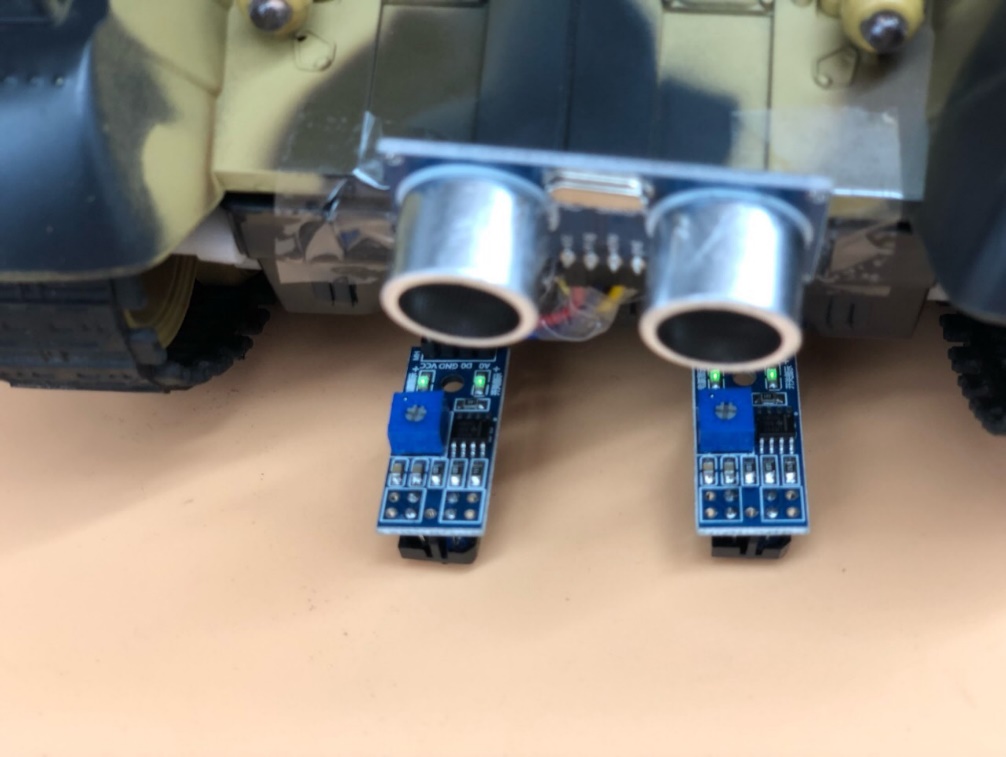

응용 사진 2
센서와 구조물을 결합한 메이킹 활동으로 이어집니다.
응용 사진 3
팀별 문제 해결 과정을 발표 자료로 확장할 수 있습니다.
WRAP-UP & RESOURCES
그럼 우리도 만들어 볼까요?
마무리활동지·제작·구동·미션·코딩
수업 진행 순서
- 활동지를 작성하고 평가 기준을 검토·수정합니다.
- 수송장치 또는 창의적 작품을 만듭니다.
- 엘리오와 부품을 연결해 구동합니다. DC 모터, 서보모터, 창작 바퀴, LED를 활용할 수 있습니다.
- 미션을 수행하고, 새로운 미션을 창작합니다.
- 스크래치를 설치하고 동글을 연결해 창작 코딩으로 확장합니다.
관련 사이트와 다운로드
- 교육용 자료: https://mobilian.biz/#/app/product/elio
- 네이버 밴드: https://band.us/band/71770610
- 판매처: https://smartstore.naver.com/funnytoy
- DC 모터 판매처(최저가): https://smartstore.naver.com/ic11401/products/571507278
- 케이블 연결형 DC 모터: https://smartstore.naver.com/funnytoy/products/2899682046
- 엘리오 고급유저: https://deskgram.net/explore/tags/eliolab
- 엘리오 연수자료 다운로드: http://reurl.kr/26D39EFCCA
연수자료 다운로드
수업 준비와 교사 연수용 자료를 안내합니다.
마무리
제작 결과와 개선 과정을 공유하고 다음 프로젝트로 이어갑니다.
학교 적용 메모
자료의 학교명과 2019학년도 표기는 원문 출처를 보존하기 위해 유지했습니다. 실제 운영 시 학교 일정과 평가 기준에 맞게 활동지 문항을 조정할 수 있습니다.
출처: 중고등 기술가정 수행평가 PPT 52슬라이드, “엘리오 활용 미래수송기기(친환경 전기자동차) 만들기”.
