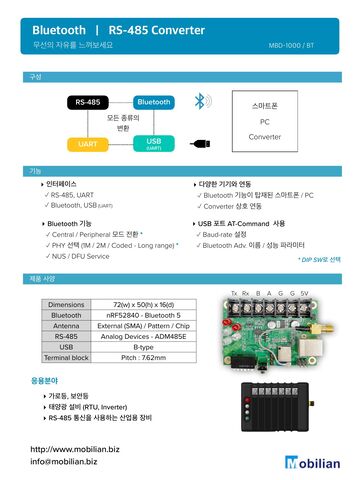

제품 개요
MBD-1000 / BT는 기존 RS-485 장비를 Bluetooth 기반 무선 통신으로 확장하는 RS-485 무선변환기입니다. RS-485와 UART 인터페이스를 Bluetooth, USB(UART) 채널과 연결하며, 스마트폰·PC·변환기 상호 연동 구성을 지원합니다. nRF52840 기반 Bluetooth 5와 ADM485E RS-485 인터페이스를 사용해 산업용 장비, 태양광 설비, 조명 제어 현장에 적용할 수 있습니다.
주요 사양
| 제품명 | MBD-1000 / BT |
|---|---|
| 크기 | 72(w) x 50(h) x 16(d) |
| Bluetooth | nRF52840 - Bluetooth 5 |
| Antenna | External (SMA) / Pattern / Chip |
| RS-485 | Analog Devices - ADM485E |
| USB | B-type |
| Terminal block | Pitch : 7.62mm |
| UART 포트 | Tx, Rx / 3V/5V 레벨 |
| 입력 전압 | 5V 입력전압, USB 공급 가능 |
| Bluetooth PHY | Coded (Long range), 1Mbps, 2Mbps |
주요 특징
- RS-485, UART, Bluetooth, USB(UART)를 하나의 장치에서 변환합니다.
- DIP 스위치로 Peripheral / Central 역할과 Bluetooth PHY를 선택합니다.
- NUS / DFU Service를 제공해 데이터 통신과 펌웨어 업데이트 구성을 지원합니다.
- USB 포트 AT-Command로 baud rate, parity, stop bit, Advertising Name, Tx Power를 설정합니다.
- Tx Power 설정값은 8, 4, 0, -4, -8, -12 범위를 사용합니다.
- 데이터 수신 시 USB, UART, RS-485 LED가 Blink되며 Bluetooth LED로 동작 모드를 확인합니다.
제품 구성 · 활용
제품은 Bluetooth, RS-485, USB(UART), UART 변환 구조로 구성됩니다. 포트는 Tx/Rx UART, A/B RS-485, Ground, 5V 입력을 제공하며 USB로 전원을 공급할 수 있습니다. 응용 분야는 가로등·보안등, 태양광 설비의 RTU·Inverter, RS-485 통신을 사용하는 산업용 장비입니다.
