제품 개요
nRFProduction은 Cortex-M 프로세서의 내부 Flash 메모리를 J-Link와 SWD 인터페이스로 반복 프로그래밍하기 위한 양산용 하드웨어·소프트웨어입니다. nRFProduction 보드는 MUX를 통해 최대 8개 포트를 순차 프로그래밍하며, 프로젝트 기반 설정과 SoftDevice 관리를 제공해 Nordic nRF5x IoT 제품 생산에 맞춥니다. 보드 내부 BLE SoC는 개발 키트 용도로도 사용할 수 있어, 개발과 양산 준비를 같은 장비 흐름에서 검증할 수 있습니다.
주요 사양
| 대상 프로세서 | Cortex-M 프로세서, SWD 인터페이스 PIN-OUT 필요 |
|---|---|
| Host 시스템 | Windows 2000 이상, USB 포트, Microsoft .NET Framework 4 설치 필요 |
| PC 연결 | USB 인터페이스, J-Link 드라이버 설치 후 J-Link 디바이스로 인식 |
| 프로그래밍 방식 | SEGGER J-Link, SWD 인터페이스, 최대 8개 포트 순차 프로그램 |
| Target SWD 핀 | GND, CLK, DIO, VCC(3.3V) |
| 보드 구성 | Micro USB connector, Power SW, Buzzer, Power LED, J-Link LED, Button, LED, Extended ports, SWD interface SW |
| 내장 BLE SoC | 사용 설명서: NORDIC nRF52832 / 브로셔: NORDIC nRF51422 xxAC |
| 8포트 키트 | 8개의 SWD 포트와 외부 LED 연결 포트 구성 |
| 전원·상태 확장 | Customizable LED(Power, Status), Customizable Button(One touch program, Power) |
| 외부 전원 | Target device power consumption이 500mA 이상일 때 External power supply 사용 |
| 확장 GPIO | P0.30: Left-shift Power, P0.0: Right-shift Power, P0.17: Power ON/OFF, P0.18: One-touch program |

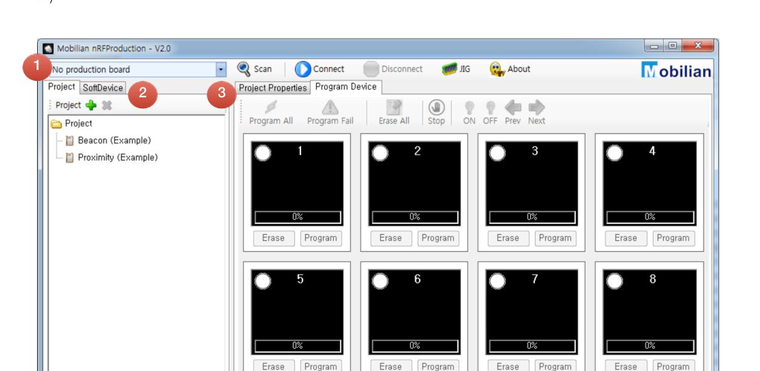

| 소프트웨어 기능 | Project-based configuration, SoftDevice 관리, 전체/개별 Program·Erase, Power ON/OFF 테스트 |
주요 특징
- 8포트 프로그램 키트로 여러 Target 장치를 순차 프로그래밍하고, 성공·진행·오류 상태를 화면과 LED로 확인합니다.
- 프로젝트 단위로 Target CPU, SoftDevice, Program, Bootloader, Port 사용 여부와 속도를 저장합니다.
- Program All, Program Fail, Erase All, Stop, ON/OFF, Prev/Next 기능으로 양산 작업과 1차 검사를 분리해 처리합니다.
- PC 프로그램 없이 보드의 프로그램 버튼으로 원터치 프로그램을 실행할 수 있어 JIG 기반 생산에 적합합니다.

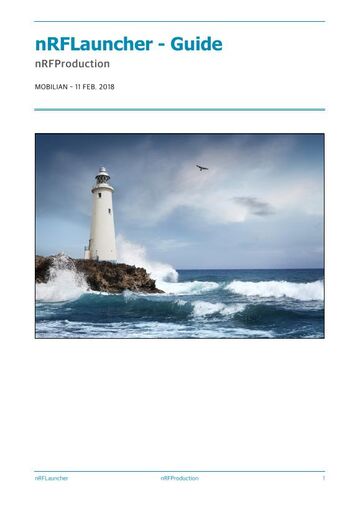

- nRFLauncher를 사용하면 여러 nRFProduction 보드를 연결해 8개를 넘는 Target 배열을 운영할 수 있습니다.
- 전원 스위치, 상태 LED, 전체 프로그램 버튼, 전원인가 버튼을 JIG 패널에 맞춰 구성할 수 있습니다.
제품 구성 · 활용
제품 구성은 nRFProduction 보드(neoFlash 보드), 8포트 프로그램 키트, Micro USB 케이블입니다. Target PCB에는 GND, CLK, DIO, VCC(3.3V) SWD 핀을 노출하고, JIG에는 상태 LED와 전원·프로그램 버튼을 배치합니다. 생산자는 프로젝트를 구성한 뒤 nRFProduction 또는 nRFLauncher에서 보드를 연결하고, 전체 프로그램·실패 재시도·전원 ON/OFF 검사로 양산 흐름을 운영합니다.
