제품 개요
HBT-32는 Nordic Semiconductor nRF52832 SoC를 탑재한 Bluetooth 5.2 모듈입니다. BLE, Bluetooth mesh, NFC를 지원하며, 스마트홈, 센서 네트워크, 의료·헬스케어 기기, 리모컨, VR/AR, 비콘, 컴퓨터 주변기기처럼 2.4GHz 무선 연결이 필요한 제품 개발에 맞춰 설계되었습니다. Nordic SDK, SoftDevice, nRF Connect 기반 개발 흐름을 활용할 수 있어 Bluetooth 기능을 제품에 빠르게 통합할 수 있습니다.
주요 사양
| 제품명 | Bluetooth 5.2 Module (BLE, Bluetooth mesh) |
|---|---|
| Bluetooth SoC | Nordic nRF52832 QFN package |

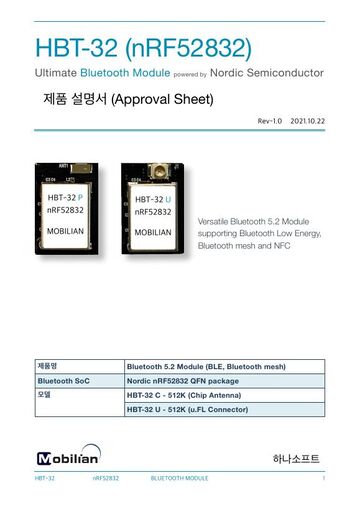

| 모델 | HBT-32 C - 512K (Chip Antenna) HBT-32 U - 512K (u.FL Connector) |
| CPU | 64 MHz ARM Cortex-M4F |
| 메모리 | 512/256 KB Flash + 64/32 KB RAM |
| Bluetooth LE | 1 Mbps and 2 Mbps data rates |
| Bluetooth 5 기능 | 2 Mbps, CSA #2, Advertising Extensions |
| 수신 감도 | Sensitivity of -96 dBm for Bluetooth LE |
| Link Budget | 100 dB link budget |
| 출력 설정 | Programmable output power +4 dBm to -20 dBm |
| GPIO | Flexible and configurable 32 pin GPIO |
| 디지털 인터페이스 | SPI / 2-wire / I²S / UART / PDM / QDEC with EasyDMA |
| ADC | 12-bit / 200 ksps ADC |
| 보안 | 128-bit AES ECB/CCM/AAR co-processor |
| 전원 전압 | 1.7 V to 3.6 V, 권장 Norm. 3.0 V |
| 동작 온도 | -40 °C to 85 °C |
| 크기 | 10.00(W) x 16.00(H) x 2.30(T) mm |
| 안테나 특성 | HBT-32 C Avg. Gain -1.56 / -1.28 / -1.15 dBi at 2,400 / 2,450 / 2,500 MHz Peak Gain 5.62 / 5.54 / 4.48 dBi, Efficiency 71.8 / 73.5 / 75.6 % |

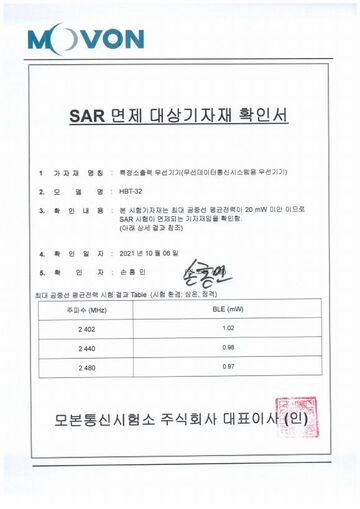

| 시험성적서 안테나 | Chip Antenna, 안테나 이득 0.5 dBi, 무지향성, 내장형, Johanson Technology, Inc. / 2450AT18B100 |
| 시험 주파수 | F1 : 2 402 ㎒, F2 : 2 440 ㎒, F3 : 2 480 ㎒, Bluetooth LE |
| 정격출력 | 3 ㎽ (3.6 ㎽ 이하) |
주요 특징
- Nordic nRF52832 기반으로 BLE, Bluetooth mesh, NFC 기능을 제품 설계에 통합할 수 있습니다.
- SoftDevice 형태의 무선 프로토콜 스택과 Nordic SDK를 활용하는 구조적 개발 흐름을 지원합니다.
- nRF Connect와 Nordic DevZone 생태계를 활용해 테스트, 인증, 문제 분석 과정을 줄일 수 있습니다.
- 32 pin GPIO와 PPI, EasyDMA 기반 주변장치 구성을 통해 센서, 게이트웨이, 제어기 설계에 대응합니다.
- On-chip DC/DC buck converter와 자동 전력 관리 기능을 갖춰 저전력 Bluetooth 제품에 적합합니다.
- RSSI 1 dB resolution, 12-bit ADC, 128-bit AES 보안 가속기를 제공해 연결 품질과 데이터 보호를 함께 다룹니다.
제품 구성 · 활용
HBT-32는 Chip Antenna 모델(HBT-32 C)과 u.FL Connector 모델(HBT-32 U)로 구성됩니다. 32.768 kHz 외부 크리스털, DC/DC regulator, NFC 회로 구성을 위한 reference circuit을 제공하며, SWDCLK와 SWDIO를 이용한 디버그 및 프로그래밍 흐름을 지원합니다. NFC1(P0.09)과 NFC2(P0.10)는 기본적으로 NFC 안테나 핀으로 동작하지만 컴파일 옵션으로 GPIO 전환이 가능하고, RADIO 주변 GPIO(P0.22~P0.31)는 저구동·저주파 I/O 중심으로 사용하는 것이 권장됩니다.
