제품 개요
DAViD는 Nordic Semiconductor nRF9160 기반의 LTE-M(Cat.M1) / NB-IoT 모뎀입니다. 사용자 장비는 UART 인터페이스로 3GPP 호환 AT 명령어를 주고받으며, TCP, UDP, HTTP, HTTPS, MQTT 통신과 SSL/TLS 보안 전송을 사용할 수 있습니다. 원격 센서, 자산 위치 추적, 스마트 시티, 스마트 농업, 태양광 설비 모니터링처럼 저전력 광역 통신이 필요한 IoT 장치에 맞춘 연결 모듈입니다.
주요 사양
| 제품명 | LTE-M 모뎀 |
|---|---|
| 모델명 | MD-LTE-M-21-01 |
| Core | nRF9160 (Nordic Semiconductor) |
| 무선 통신 | LTE-M / NB-IoT modem, Global Coverage |
| 지원 LTE Band | 700 ~ 2200 MHz |
| 출력 | 23 dBm output power |
| 전원 | DC 5V / 400mA 이하 |
| 배터리 전압 | DC 3.2 ~ 4.2V |
| 크기 | 48(w) x 80(h) x 20(d) |
| 외부 인터페이스 | Power, UART, Reset |
| Throughput (DL/UL) | LTE-M : 300 / 375kbps NB-IoT : 30 / 69 kbps |
| RX Sensitivity | LTE-M : -108 dBm NB-IoT : -114 dBm |
| 안테나 | Antenna Gain 2 dBi, Omni - Directional |
| 프로토콜 | TCP / UDP / HTTP / HTTPS / MQTT, IPv4 / IPv6 |
| USIM | 국내 이동통신사(LG U+) 및 로밍유심 지원 |
| 인증번호 | R-R-mba-MD-LTE-M-21-01 |
주요 특징
- UART 기반 AT Command(3GPP+) 제어로 사용자 장비와 모뎀을 단순하게 연동합니다.
- LTE-M과 NB-IoT를 지원해 저전력 광역 IoT 장치의 원격 데이터 전송에 대응합니다.
- TCP, UDP, HTTP, HTTPS, MQTT 프로토콜과 SSL/TLS 보안 전송을 지원합니다.
- eDRX와 PSM 절전 모드를 지원해 배터리 기반 장치 설계에 활용할 수 있습니다.
- Reset button과 LED로 전원, USIM 인식, 네트워크 접속 상태를 현장에서 확인할 수 있습니다.
- Secure FOTA를 지원해 배포 후 펌웨어 운용까지 고려한 LTE-M 모뎀 구성이 가능합니다.
제품 구성 · 활용

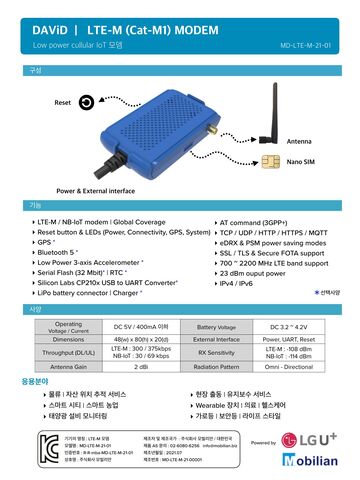

DAViD 보드는 Reset, Antenna, Nano SIM, Power & External interface를 중심으로 구성됩니다. 외장 커넥터는 VCC(5V), GND, Modem TxD, Modem RxD, nRESET(Active Low)을 제공하며, 사용자 장비는 Power, UART, Reset 라인으로 모뎀을 제어합니다. 매뉴얼 기준 선택사양에는 GPS, Bluetooth 5, Low Power 3-axis Accelerometer, Serial Flash(32 Mbit), RTC, Silicon Labs CP210x USB to UART Converter, LiPo battery connector와 Charger가 포함됩니다.
참고 자료 · 다운로드
예제 코드와 앱 등 개발·테스트에 필요한 자료입니다.
