엘리오 센서 연결 가이드

엘리오 보드에 센서와 부품을 연결할 때 보는 원본 손그림 기반 가이드입니다. 확정된 연결정보만 정리하고, 각 카드에 원본 그림을 함께 넣었습니다.

10개 카드 보기 강좌로 돌아가기

GUIDE MAP

연결 카드 목록

보드 명칭부터 코딩동글까지 원본 문서 순서대로 봅니다.

  1. 1보드 명칭page-001
  2. 2수분 센서page-002
  3. 3LEDpage-003
  4. 4온·습도page-004
  5. 5초음파page-005
  6. 6라인 ①page-006
  7. 7라인 ②page-007
  8. 8아두이노page-008
  9. 9카메라page-009
  10. 10코딩동글page-010
1

BOARD

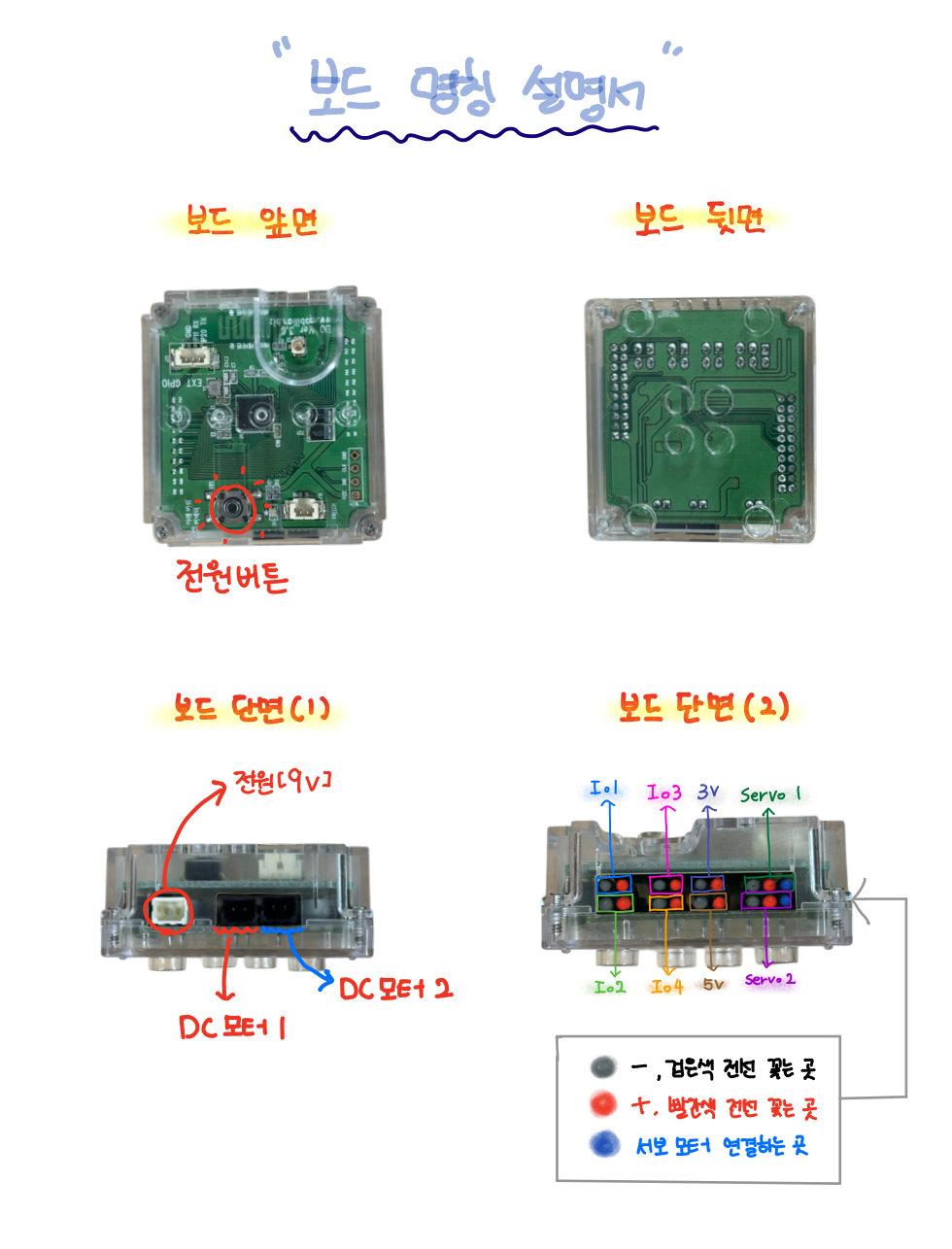

보드 명칭 설명서

보드 앞면·뒷면·단면과 전원, 모터, 포트 위치를 확인합니다.

연결 정보

  1. 전원버튼, 전원(9V), DC모터1, DC모터2 소켓 위치를 확인합니다.
  2. 윗줄은 Io1 · Io3 · 3V · Servo1, 아랫줄은 Io2 · Io4 · 5V · Servo2입니다.
  3. 서보 모터는 Servo1/Servo2 포트에 검은선(−) · 빨간선(+) · 노란선(신호)을 연결합니다.
  4. 서보 모터는 5V만 사용, 같은 색깔끼리 연결합니다.
💡 서보 모터는 5V만 사용, 같은 색깔끼리 연결.
엘리오 보드 명칭 설명서 원본 손그림
원본 손그림: page-001
2

MOISTURE

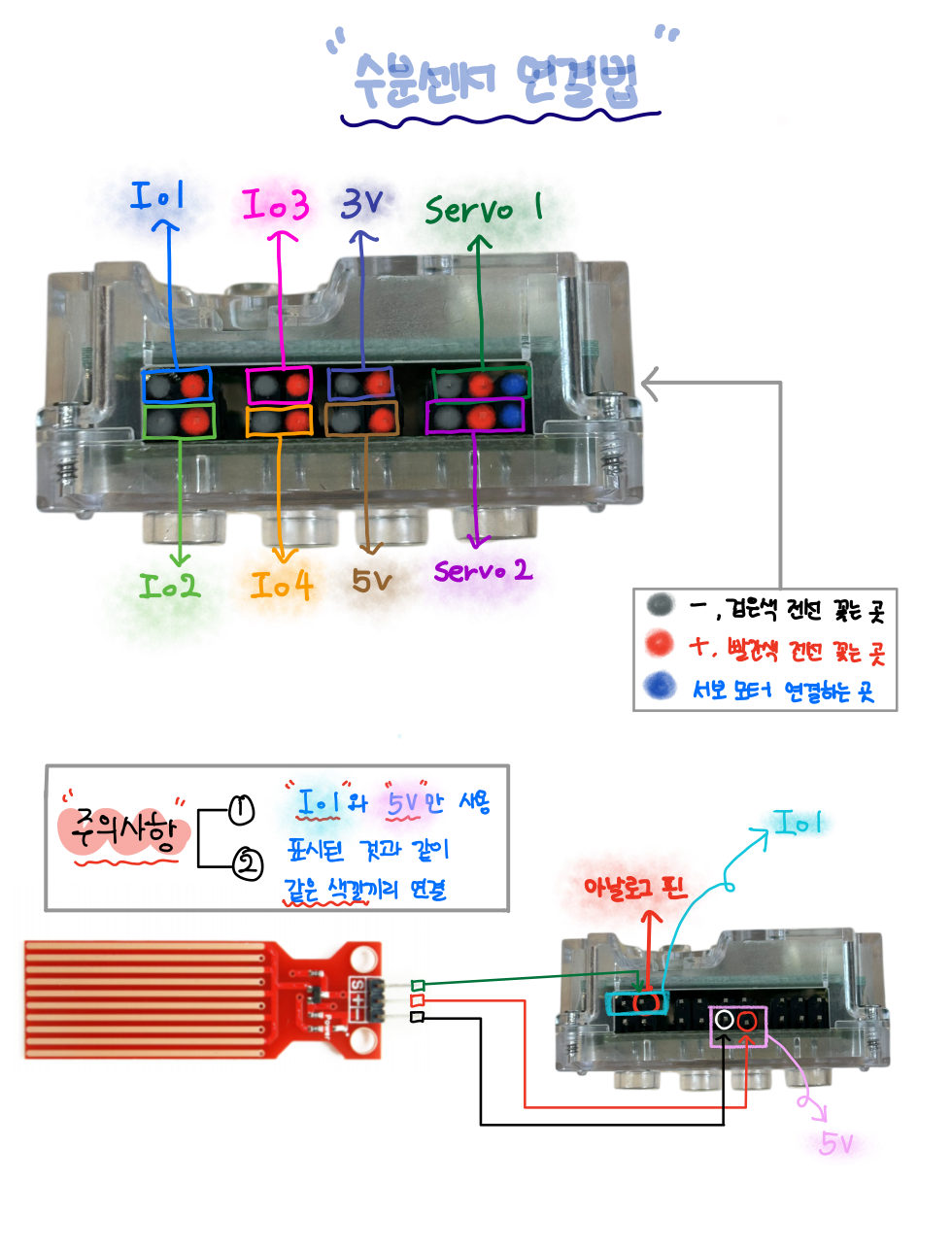

수분 센서 연결법

수분센서의 S · + · − 3핀을 보드에 연결합니다.

연결 스텝

  1. 신호(S) → Io1(아날로그 핀)
  2. + → 5V의 +
  3. − → 5V의 −
💡 Io1과 5V만 사용, 표시된 것과 같이 같은 색깔끼리 연결.
엘리오 수분 센서 연결법 원본 손그림
원본 손그림: page-002
3

LED

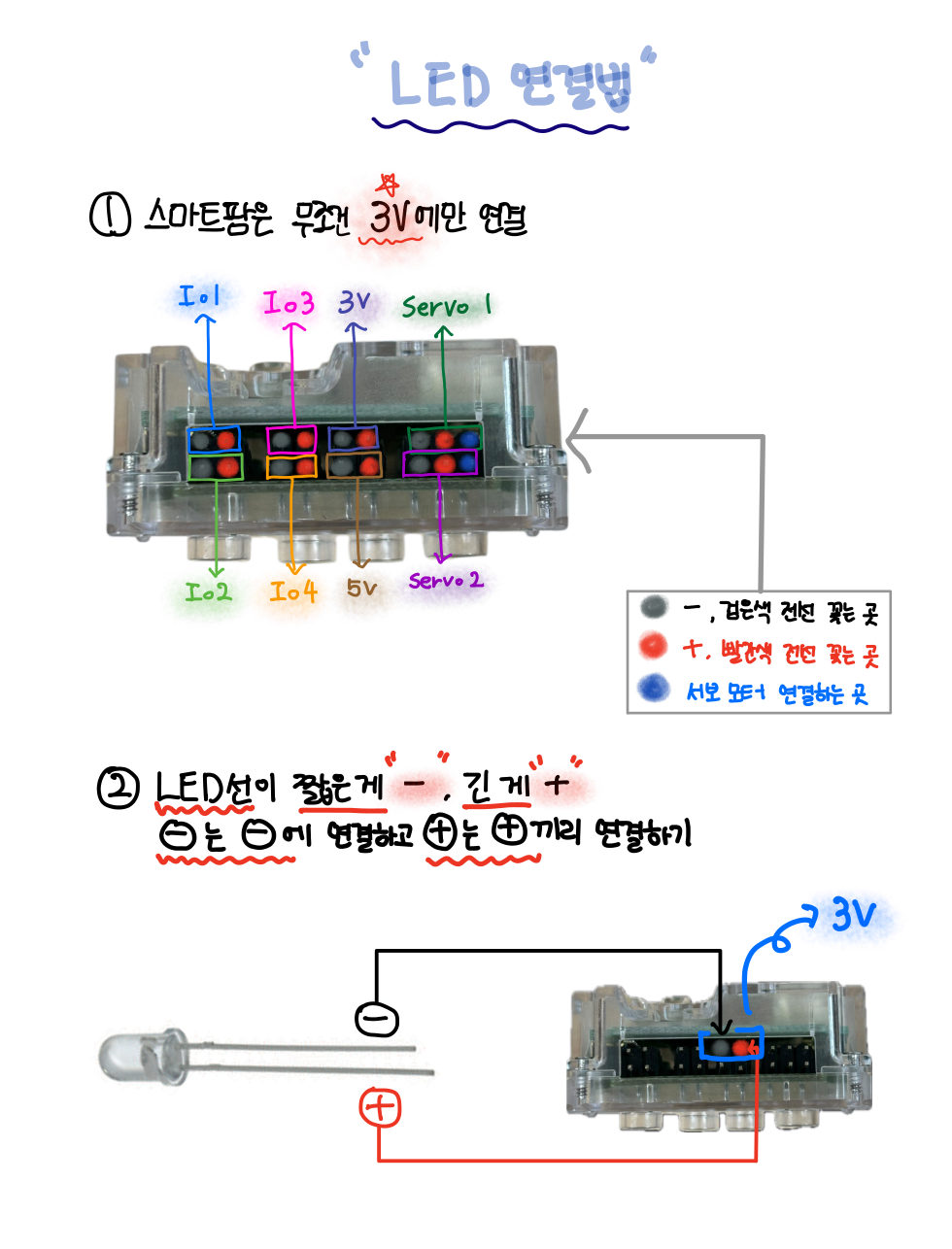

LED 연결법

LED의 긴 다리와 짧은 다리를 구분해서 연결합니다.

연결 스텝

  1. LED 긴 다리 = +
  2. LED 짧은 다리 = −
  3. ⊖(−)는 GND(−)끼리 연결합니다.
  4. ⊕(+)는 IO 포트에 연결합니다.
💡 스마트팜 센서는 무조건 3V에만 연결.
엘리오 LED 연결법 원본 손그림
원본 손그림: page-003
4

DHT

온·습도 센서 연결법 (DHT)

4선 I2C와 전원분배 커넥터를 확인합니다.

연결 스텝

  1. 4선 I2C: VCC · GND · SDA · SCL
  2. 전원분배 커넥터를 경유합니다.
  3. 색 범례는 GND · VCC · SDA · SCL을 원본 그림에서 확인합니다.
💡 색 범례는 원본 그림의 GND · VCC · SDA · SCL 표시를 참고.

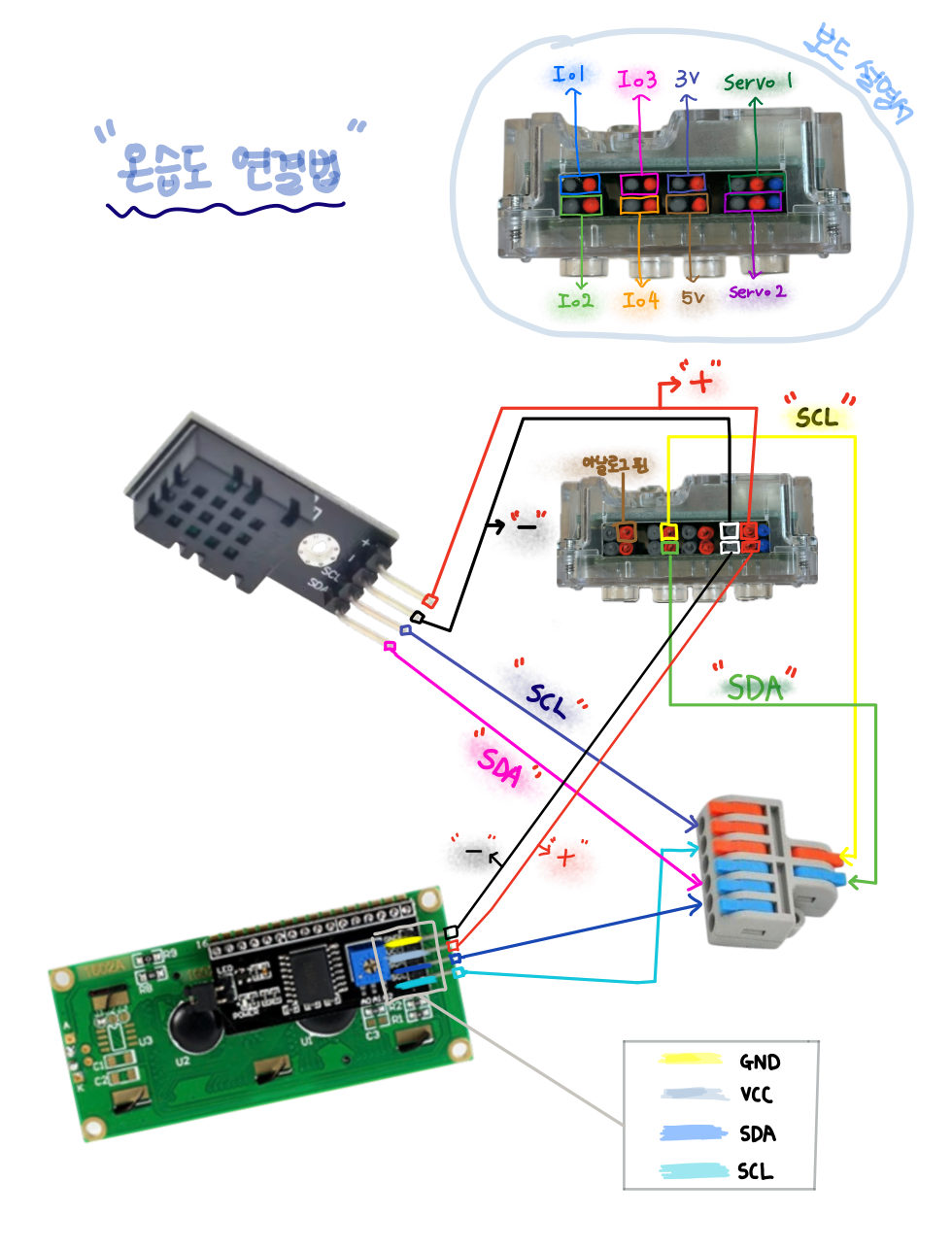

엘리오 온습도 센서 DHT 연결법 원본 손그림
원본 손그림: page-004
5

HC-SR04

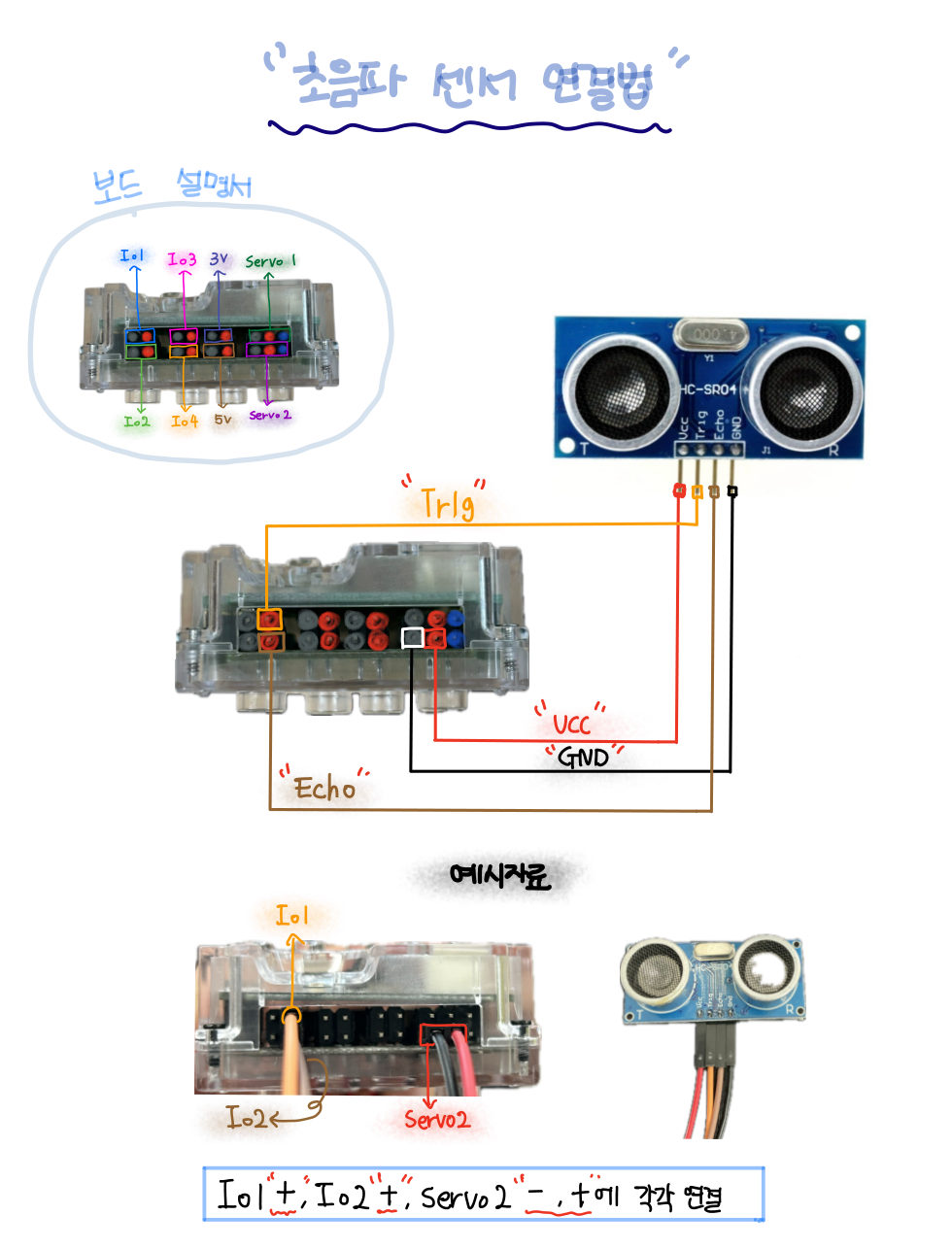

초음파 센서 연결법

HC-SR04의 Trig, Echo, VCC, GND를 연결합니다.

연결 스텝

  1. Trig → Io1
  2. Echo → Io2
  3. VCC → Servo1(+)
  4. GND → (−)
  5. 예시: Io1(+) · Io2(+) · Servo1(−,+)에 각각 연결합니다.
💡 Trig는 Io1, Echo는 Io2에 연결.
엘리오 초음파 센서 HC-SR04 연결법 원본 손그림
원본 손그림: page-005
6

LINE 1

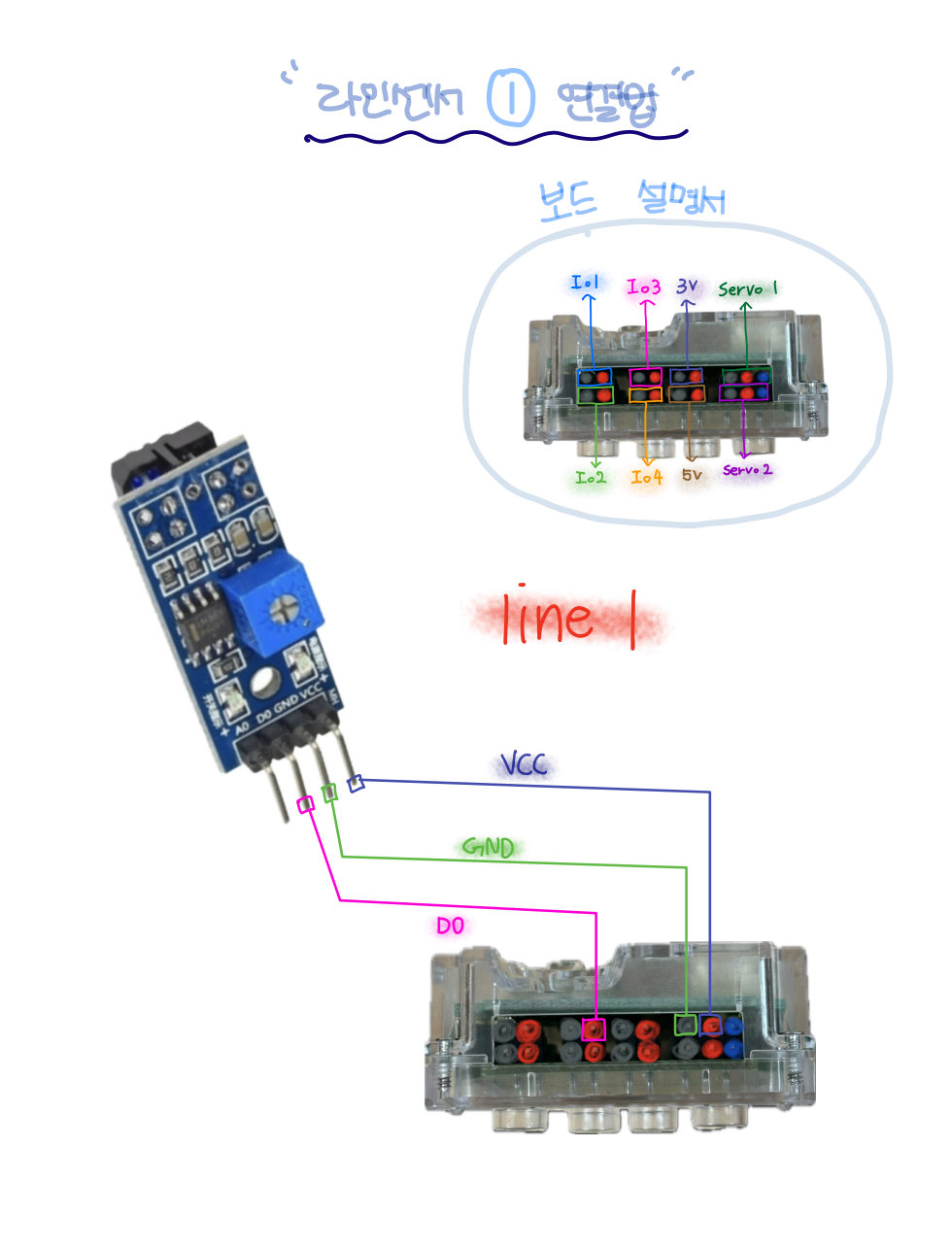

라인(적외선) 센서 ① 연결법 — line1

첫 번째 라인 센서를 Io1에 연결합니다.

연결 스텝

  1. VCC → 3V
  2. GND → (−)
  3. D0(신호) → Io1
💡 line1의 D0(신호)는 Io1에 연결.
엘리오 라인 적외선 센서 1 line1 연결법 원본 손그림
원본 손그림: page-006
7

LINE 2

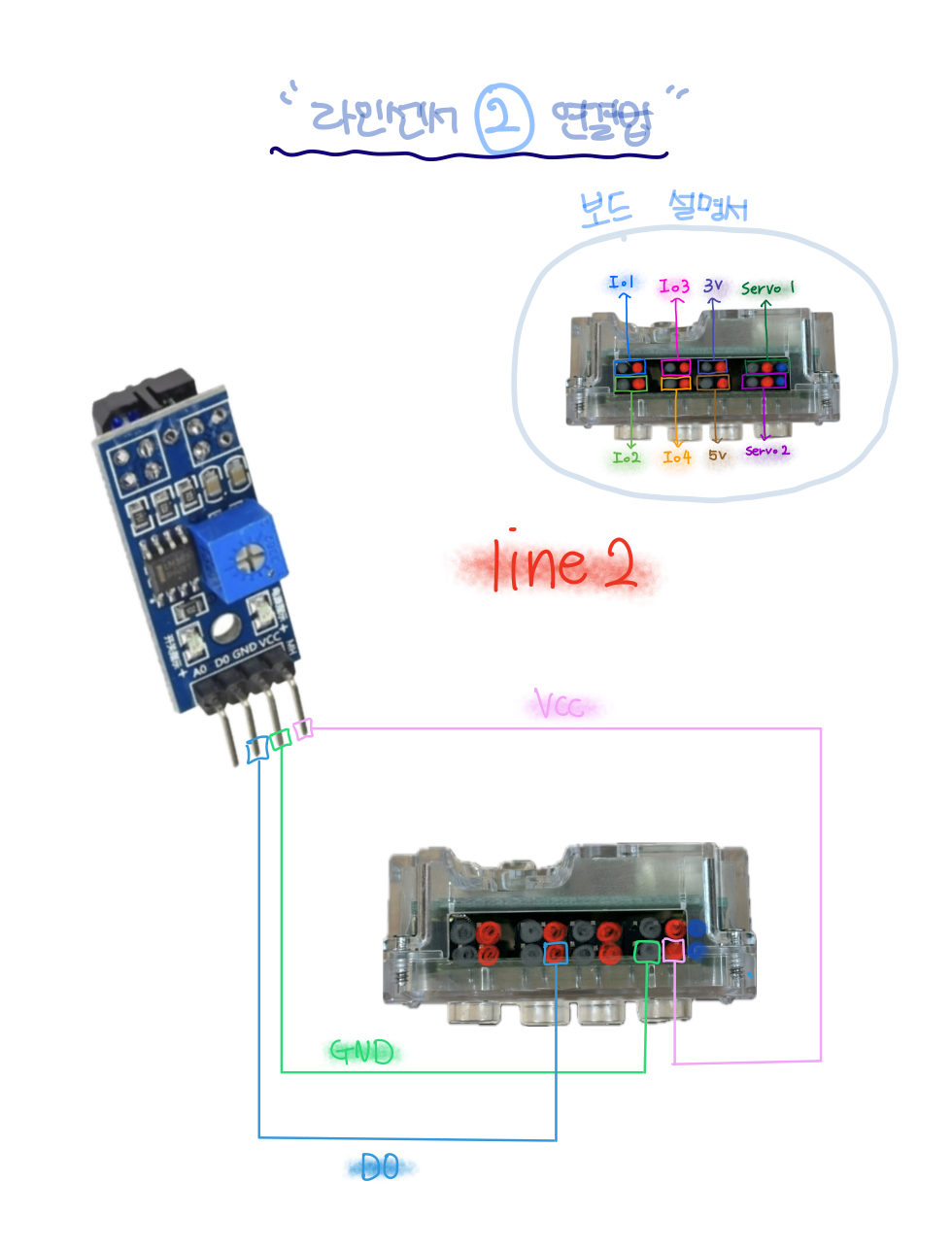

라인(적외선) 센서 ② 연결법 — line2

두 번째 라인 센서를 Io3에 연결합니다.

연결 스텝

  1. VCC → 3V
  2. GND → (−)
  3. D0(신호) → Io3
  4. 센서 2개 동시 사용 시 ①=Io1, ②=Io3
💡 센서 2개 동시 사용 시 ①=Io1, ②=Io3.
엘리오 라인 적외선 센서 2 line2 연결법 원본 손그림
원본 손그림: page-007
8

ARDUINO

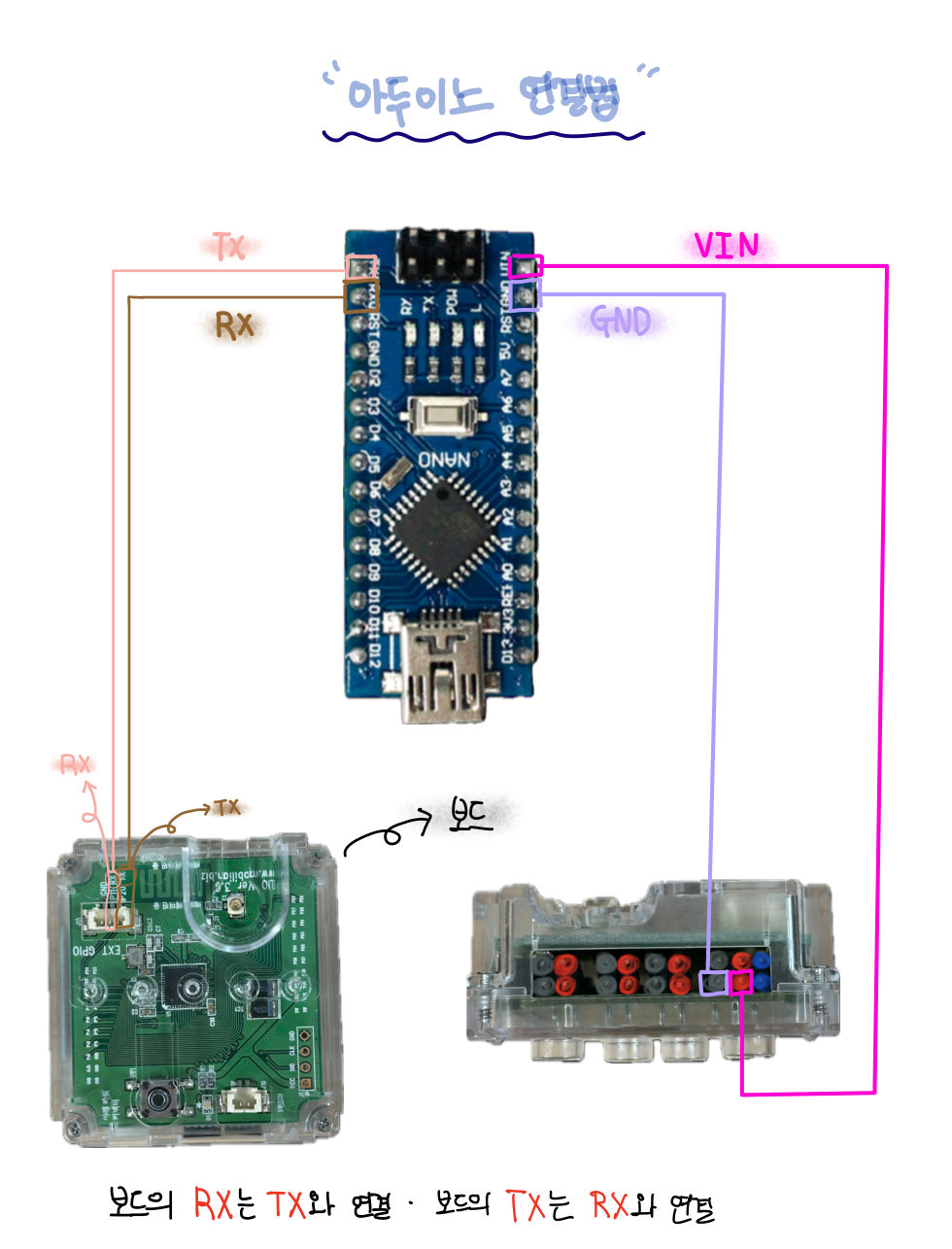

아두이노 연결법

RX와 TX는 엇갈려 연결합니다.

연결 스텝

  1. 보드의 RX ↔ 아두이노 TX
  2. 보드의 TX ↔ 아두이노 RX
  3. VIN · GND 연결
💡 보드의 RX는 TX와, 보드의 TX는 RX와 연결.
엘리오 아두이노 연결법 원본 손그림
원본 손그림: page-008
9

ESP32-CAM

카메라 연결법 (ESP32-CAM)

ESP32-CAM 모듈을 보드에 연결합니다.

연결 스텝

  1. ESP32-CAM 모듈을 보드에 연결합니다.
  2. 전원·신호선을 연결합니다.
  3. 상세 배선은 원본 그림을 참고합니다.
💡 상세 배선은 원본 그림 참고.

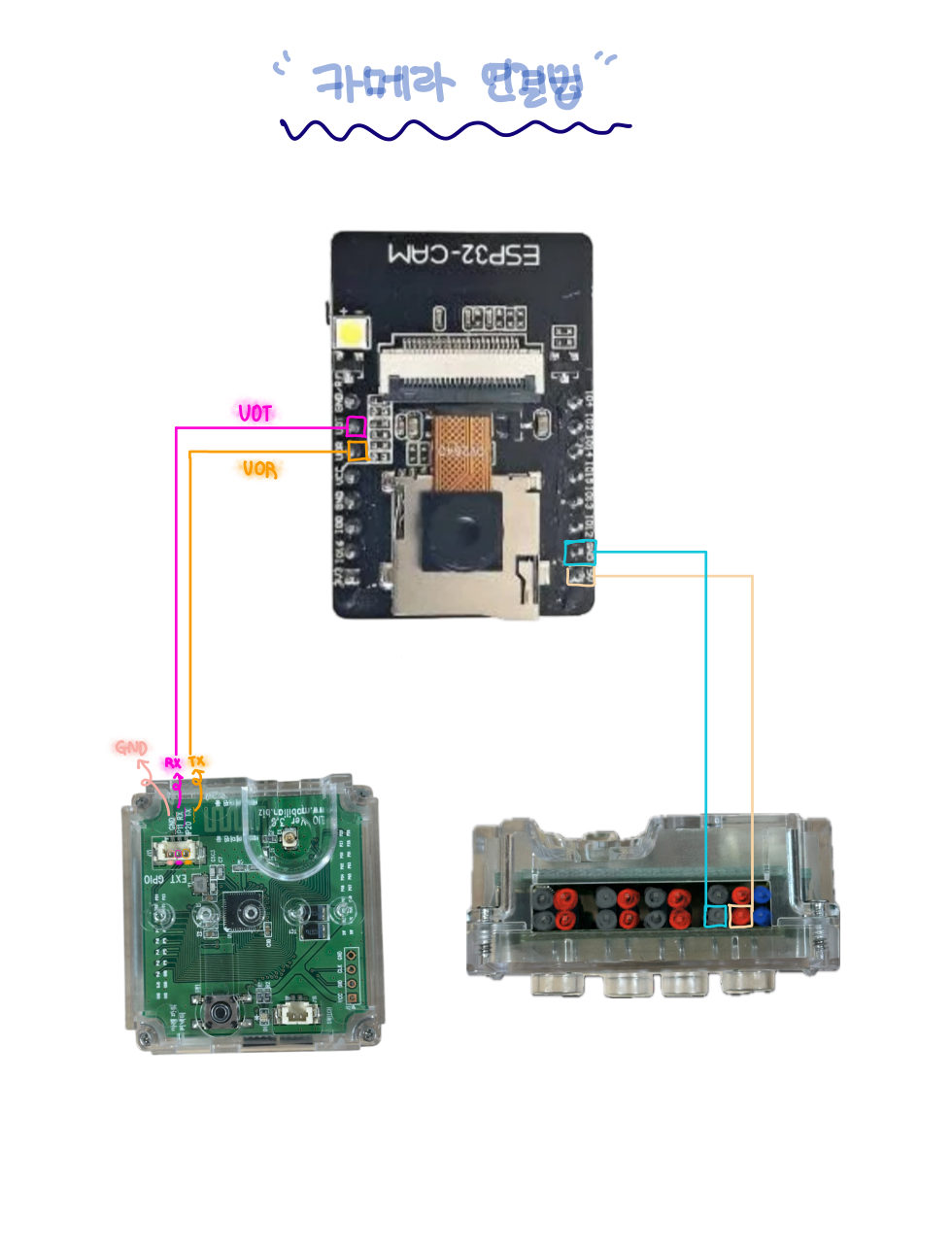

엘리오 카메라 ESP32-CAM 연결법 원본 손그림
원본 손그림: page-009
10

CODING DONGLE

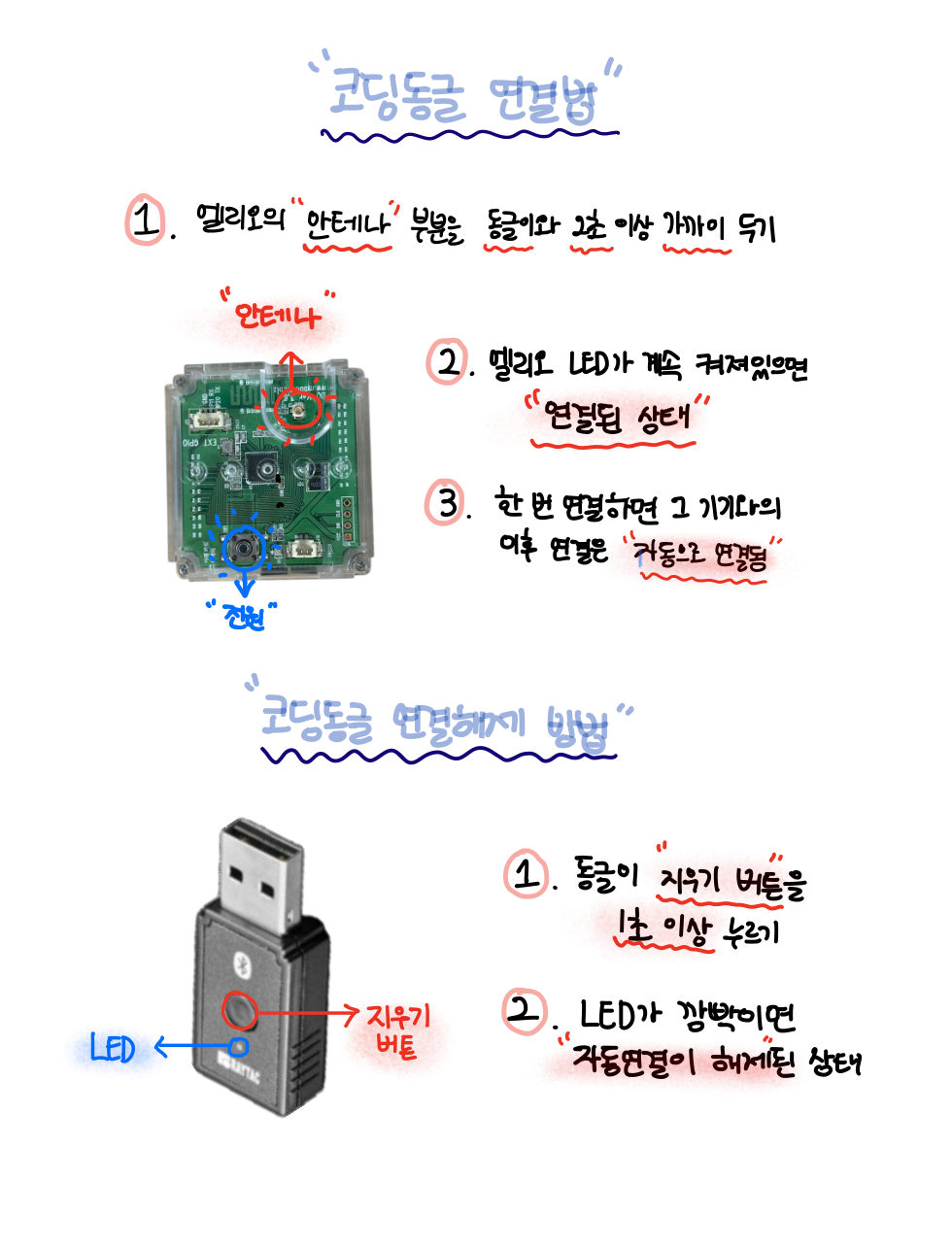

코딩동글 연결법

엘리오와 코딩동글을 가까이 두어 연결합니다.

연결 스텝

  1. 엘리오 안테나 부분을 동글과 2초 이상 가까이 둡니다.
  2. 엘리오 LED가 계속 켜지면 연결된 상태입니다.
  3. 한번 연결하면 이후 자동 연결됩니다.
  4. 연결 해제: 동글의 지우기 버튼을 1초 이상 누릅니다.
  5. LED가 깜빡이면 해제됩니다.
💡 연결 해제는 동글의 지우기 버튼을 1초 이상 누르기.
엘리오 코딩동글 연결법 원본 손그림
원본 손그림: page-010
